برای برقکشی ساختمانهای مسکونی و تجاری، معمولاً از سیمهای افشان مسی با روکش پلاستیکی (کد NYAF) استفاده میشود. طبق استانداردهای نظام مهندسی، برای مدارهای روشنایی باید از سیم با سطح مقطع ۱.۵ میلیمتر مربع و برای مدارهای پریز از سیم با سطح مقطع ۲.۵ میلیمتر مربع استفاده شود. همچنین برای انتقال برق از کنتور اصلی به تابلوی مینیاتوری داخل واحد، معمولاً کابلهای مفتولی سهرشته با سایز ۶ یا ۱۰ به کار میروند. انتخاب دقیق نوع و سطح مقطع این هادیها به عواملی مانند میزان جریان مصرفی دستگاهها، طول مسیر انتقال و نوع لولهگذاری، یعنی توکار یا روکار بودن آن، بستگی دارد.
تفاوت ساختاری سیم و کابل در تاسیسات الکتریکی

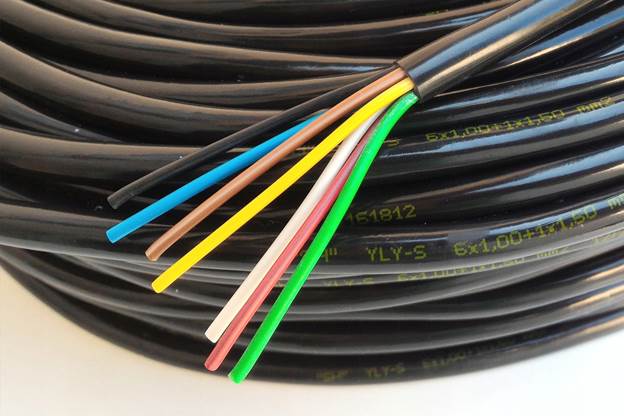

در بازار برق، گاهی سیم و کابل به جای یکدیگر استفاده میشوند، در حالی که از نظر ساختار و کاربرد تفاوت دارند. سیم برق معمولاً از یک هادی فلزی تشکیل شده که با یک لایه عایق پوشانده شده و برای انتقال جریان در مدارهای داخلی، بردهای کوچک یا داخل لولههای خرطومی به کار میرود. کابل ساختار متفاوتی دارد و از چند سیم مجزا تشکیل میشود که درون یک غلاف بیرونی قرار گرفتهاند. این غلاف، کابل را در برابر آسیبهای مکانیکی مقاومتر میکند و امکان استفاده از آن را در شرایط سختتر، مانند دفن در خاک یا نصب روی سینیهای فلزی، فراهم میکند؛ به همین دلیل، در پروژههای عمرانی معمولاً کابلها برای انتقال و تغذیه اصلی برق و سیمها برای توزیع جریان در داخل اتاقها و بخشهای مختلف ساختمان استفاده میشوند.
انواع سیمهای پرکاربرد برای مصارف خانگی

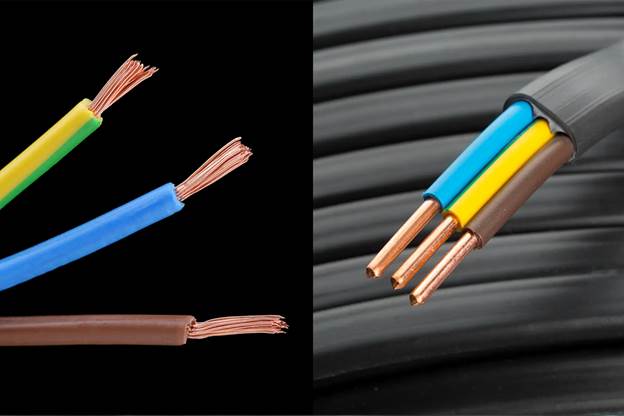

در بازار ایران، هادیهای جریان بر اساس استانداردهای رایج، از جمله کدهای VDE آلمان، در چند دسته اصلی قرار میگیرند. یکی از پرکاربردترین انواع سیم در ساختمانهای مسکونی، سیم افشان است. این سیم از تعداد زیادی رشته نازک مسی تشکیل شده و به همین دلیل انعطافپذیری بالایی دارد. انعطاف سیم افشان باعث میشود برقکار بتواند آن را بهراحتی از مسیرهای پرپیچوخم، زانوها و لولههای توکار داخل دیوار عبور دهد.
نوع دیگر، سیم مفتولی یا تکلایه است که از یک مفتول مسی نسبتاً ضخیم تشکیل میشود. این سیم به دلیل ساختار خشکتر و شکلپذیری محدودتر، بیشتر در تابلوهای برق صنعتی یا برای برخی اتصالات ارتینگ مورد استفاده قرار میگیرد. عایق هر دو نوع سیم معمولاً از پلیوینیل کلراید (PVC) ساخته میشود و میتواند تا دمای حدود ۷۰ درجه سانتیگراد در برابر تغییر شکل مقاومت کند. همچنین اگر در پروژههای بزرگتر نیاز به ایمنی در برابر حریق وجود داشته باشد، از روکشهای هالوژنفری استفاده میشود که هنگام سوختن دود سمی تولید نمیکنند.
اصول تعیین سطح مقطع برای تجهیزات پرمصرف
انتخاب سطح مقطع مناسب هادی یکی از مهمترین بخشهای طراحی شبکه توزیع برق ساختمان است. اگر سطح مقطع سیم کمتر از مقدار موردنیاز باشد، مقاومت آن افزایش پیدا میکند و بخشی از انرژی به صورت گرما تلف میشود. ادامه این وضعیت میتواند به مرور زمان باعث آسیب یا ذوب شدن عایق پلاستیکی و در نهایت ایجاد خطر آتشسوزی شود. از طرف دیگر، انتخاب سطح مقطع بیش از نیاز نیز هزینه اجرای پروژه را بدون دلیل افزایش میدهد.
در یک آپارتمان استاندارد، معمولاً سایز سیم و کابلها با توجه به نوع مصرف به شکل زیر انتخاب میشود:
- سایز ۱.۵: برای مدارهای روشنایی، لوسترها و هالوژنها
- سایز ۲.۵: برای پریزهای عمومی اتاقها و آشپزخانه
- سایز ۴: برای تجهیزات پرمصرف مستقل مانند کولر گازی اسپلیت یا فر برقی
- سایز ۶ یا ۱۰: برای کابل ورودی اصلی آپارتمان از سمت کنتور
این سایزها بر اساس شرایط معمول و با در نظر گرفتن عواملی مانند طول مسیر و میزان بار مصرفی انتخاب میشوند. اگر فاصله مصرفکننده تا تابلوی توزیع زیاد باشد، افت ولتاژ در طول مسیر افزایش پیدا میکند. در چنین شرایطی، مهندس طراح ممکن است برای جبران افت ولتاژ، سطح مقطع هادی را افزایش دهد تا ولتاژ موردنیاز دستگاه در انتهای مسیر تأمین شود.
استاندارد رنگبندی سیم و کابل برق ساختمان در ایران

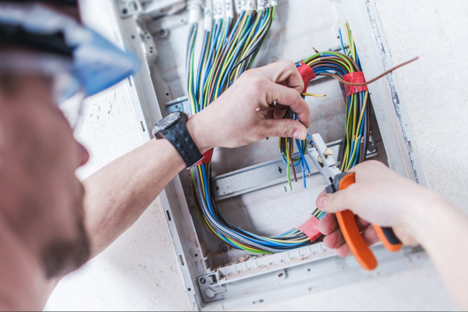

رعایت کدهای رنگی سیمها هنگام نصب تجهیزات فقط برای نظم بیشتر نیست، بلکه یکی از الزامات مهم در اجرای تأسیسات برق ساختمان است که در مبحث ۱۳ مقررات ملی ساختمان نیز به آن توجه شده است. وقتی یک تعمیرکار یا برقکار سالها بعد برای تعمیرات، درِ تابلوی مینیاتوری را باز میکند، رنگ سیمها به او کمک میکند مسیر مدار و نوع هر هادی را سریعتر تشخیص دهد. در استانداردهای رایج، سیم نول باید با رنگ آبی مشخص شود، سیم اتصال به زمین (ارت) با ترکیب زرد و سبز و سیمهای فاز نیز معمولاً با رنگهایی مانند قرمز، مشکی یا قهوهای مشخص میشوند. استفاده نادرست یا بدون هماهنگی از رنگها میتواند تشخیص مدارها را برای تیم نگهداری دشوار کند و احتمال خطا و بروز حادثه را هنگام تعمیرات افزایش دهد.
کابلها و تجهیزات جریان ضعیف و انتقال داده
بخش مهمی از تاسیسات یک ساختمان مدرن، به خطوط ارتباطی و انتقال داده اختصاص دارد. سیمکشی تلفن، آیفونهای تصویری، آنتن مرکزی و شبکههای کامپیوتری در این دسته قرار میگیرند. این مدارها ولتاژ بسیار پایینی دارند اما به شدت در برابر نویزهای الکترومغناطیسی حساس هستند؛ به همین دلیل کابلهای این بخش ساختار متفاوتی دارند و معمولاً به شیلدهای آلومینیومی مجهز میشوند تا از دادهها در برابر تداخلات محافظت کنند.
کابل کواکسیال دارای یک لایه عایق لوله ای است که از هادی داخلی محافظت می کند که بیشتر توسط یک محافظ رسانای لوله ای احاطه شده است و هم چنین ممکن است دارای یک غلاف بیرونی برای عایق بیشتر باشد. از آنجایی که دو سپر داخلی دارای یک محور هندسی هستند، کابل هم محور نیز نامیده می شود، این کابل ها معمولا برای حمل سیگنال های تلویزیونی و اتصال تجهیزات ویدئویی استفاده می شوند.
در کنار کواکسیال شبکههای کامپیوتری نیز نیازمند کابلهای زوجبههمتابیده (مثل CAT6) هستند که برای اتصال مودمها، دوربینهای مداربسته تحت شبکه و تجهیزات خانه هوشمند در سراسر واحد توزیع میشوند.
تغییرات بنیادین در فناوری تاسیسات الکتریکی
تا همین یک دهه پیش، اجرای تأسیسات الکتریکی بیشتر به روشن و خاموش کردن چند لامپ و نصب چند پریز ساده محدود میشد؛ اما امروزه، با ورود سیستمهای مدیریت هوشمند ساختمان (BMS)، پروتکلهای پیچیدهای مانند KNX، درایورهای تنظیم نور و ایستگاههای شارژ خودروهای برقی در پارکینگها، نحوه توزیع انرژی نیز تغییر کرده است. بارهای هارمونیکی ایجادشده توسط تجهیزات الکترونیکی جدید هم به محاسبات و طراحی دقیقتری نیاز دارند.
یک مجری سنتی ممکن است رلههای هوشمند را با همان روش سیمکشی کلیدهای مکانیکی قدیمی اجرا کند؛ در حالی که این کار میتواند باعث ایجاد اتصال کوتاه، سوختن بردهای گرانقیمت یا حتی اختلال در شبکه وایفای ساختمان شود. تبدیل شدن از یک نصاب تجربی به یک تکنسین حرفهای، نیازمند شناخت بهتر فیزیک الکتریسیته، آشنایی با امپدانس بارها و توانایی خواندن نقشههای تکخطی مدرن است. هماهنگ شدن با این فناوریها نیز به آموزش منظم و تجربه عملی نیاز دارد. به همین دلیل، شرکت در دورههای تخصصی مانند آموزش برق ساختمان در مجموعههای معتبری چون موسسه فنآموزان، به افراد کمک میکند منطق طراحی سیستمهای جدید را یاد بگیرند و متناسب با نیازهای امروز بازار کار کنند.
امروزه دیگر نمیتوان یک برقکار حرفهای باقی ماند، مگر با تسلط بر فناوریهای مدرن مانند سیستم مدیریت ساختمان (BMS) و استانداردهای ارتباطی باز همچون پروتکل KNX که زبان مشترک تجهیزات هوشمند در دنیاست.
انتخاب روکش مناسب کابل باتوجهبه شرایط محیطی
یکی دیگر از عوامل مهم در انتخاب کابل و تجهیزات برقی، توجه به شرایط اقلیمی و محل نصب آنهاست. روکشهای پلاستیکی معمولی در برابر نور مستقیم خورشید یا مواد شیمیایی ممکن است به مرور خشک و شکننده شوند؛ بنابراین، اگر قرار است سیمکشی در فضای باز، حیاط یا روی نمای ساختمان انجام شود، باید از کابلهایی با روکش مقاوم در برابر اشعه ماوراءبنفش (UV) استفاده کرد.
در محیطهای صنعتی یا کارگاههایی که احتمال تماس کابل با روغن و اسید وجود دارد، استفاده از غلافهای لاستیکی مقاوم با کدهای مخصوص توصیه میشود. همچنین در پروژههای توکار، بهویژه زمانی که لولهها از کف زمین عبور میکنند، مقاومت کابل در برابر رطوبت اهمیت زیادی دارد؛ در نتیجه، احتمال کاهش عایقبندی و نشتی جریان به ساختار بتنی سازه در طولانیمدت کمتر میشود.
اهمیت تست سیمکشی ساختمان پیش از راهاندازی برق
خرید بهترین برندهای موجود در بازار بهتنهایی نمیتواند کیفیت و عملکرد درست یک شبکه برق را تضمین کند. هنگام لولهگذاری و عبور دادن رشتههای مسی از داخل دیوارها، کشیدگی بیش از حد سیمها توسط فنرهای فلزی ممکن است باعث آسیب نامرئی به رشتههای داخلی یا خراشیدگی عایق شود. به همین دلیل، مهندسان ناظر پس از پایان سیمکشی و پیش از نصب کلید و پریز، تمامی خطوط را با دستگاهی به نام میگر تست میکنند. این دستگاه با اعمال ولتاژ بالا، سلامت عایق سیمها را بررسی میکند و در صورت وجود نشتی پنهان در مسیر لولهها، آن را بهدقت مشخص میکند. پس از تأیید نتیجه این تستها، مدارها برای اتصال به شبکه اصلی برق شهری آماده خواهند بود. انتخاب درست تجهیزات و نصب مهندسی آنها، کیفیت و دوام تاسیسات یک بنا را برای دههها تضمین خواهد کرد.
