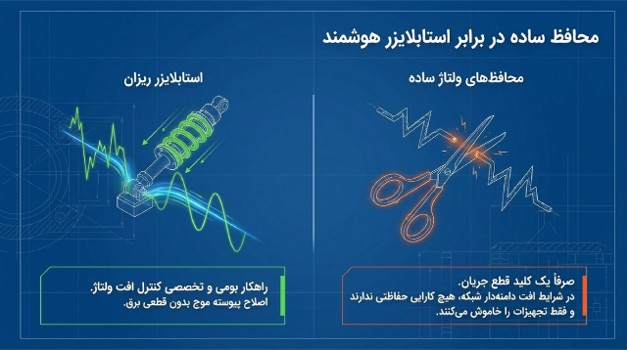

نوسان ولتاژ در شبکه‌های توزیع، یکی از عوامل نامرئی اما بسیار مخرب در فرسودگی سیم‌پیچ الکتروموتورها، خرابی بردهای اینورتری و کاهش راندمان منابع تغذیه سوئیچینگ است. کارشناسان برق تأکید می‌کنند که محافظ‌های ولتاژ ساده صرفاً یک کلید قطع جریان هستند و در شرایط افت دامنه‌دار شبکه کارایی حفاظتی ندارند. در این میان، ارزیابی کیفیت استابلایزر ریزان به عنوان یکی از راهکارهای بومی و تخصصی کنترل افت ولتاژ، نشان‌دهنده تطابق دقیق مهندسی هسته، لاجیک فرمان میکروکنترلری و سامانه‌های محافظت حرارتی با نوسانات عمیق شبکه توزیع است.
ارزیابی استانداردهای فنی نشان می‌دهد کیفیت استابلایزر ریزان بر سه پایه مهندسی استوار است: مدیریت نوسان بدون اعوجاج هارمونیکی، استفاده از هسته‌های متالورژیکی با اتلاف حرارتی پایین (راندمان نامی تا ۹۸٪) و به‌کارگیری کنترل دیجیتال پله‌های تقویت ولتاژ (Boost). همراهی ۱۸ ماه ضمانت بدون قید و شرط و خدمات تأمین قطعات ۱۰ ساله، پایداری این تجهیزات را برای کاربری‌های حساس تضمین می‌کند.
چرا ارزیابی کیفیت استابلایزر در شبکه برق اهمیت دارد؟
کیفیت یک سیستم تثبیت‌کننده ولتاژ در شرایط واقعی شبکه با سه پارامتر اساسی سنجیده می‌شود: مقاومت در برابر پدیده اشباع مغناطیسی هسته، سرعت عکس‌العمل سوئیچینگ بدون پدیده نوسان پیوسته (Hunting)، و استقامت در برابر اضافه جریان لحظه‌ای بارها (Inrush Current).
در مدارات پردازش استابلایزر ریزان، خوانش ولتاژ به شیوه اندازه‌گیری مقدار مؤثر (True RMS) اجرا می‌شود. این رویکرد مانع از خطای فرمان در موج‌های سینوسی ناصاف یا دارای اعوجاج شده و پله‌های تثبیت ولتاژ را فقط بر مبنای نیاز واقعی خط فعال می‌کند. این معماری مهندسی باعث می‌شود پلاتین رله‌ها با کمترین تنش جرقه کار کنند و استهلاک قطعات مکانیکی مدار به حداقل برسد.
تحلیل المان‌های فنی در استابلایزرهای ریزان الکتریک
بررسی دقیق ساختار داخلی و المان‌های الکتروتکنیکال محصولات ریزان الکتریک، گویای رعایت استانداردهای حفاظتی چندلایه است:
۱. فناوری هسته و سیم‌پیچی کم‌تلفات
هسته بوبین‌ها در این تجهیزات از ورقه‌های سیلیسی با نفوذپذیری مغناطیسی استاندارد ساخته شده است. این ساختار مهندسی باعث کاهش چشمگیر تلفات ناشی از جریان‌های گردابی (Eddy Currents) و حرارت‌زایی هسته در بار دائم‌کار می‌شود. راندمان حدود ۹۸ درصدی در این مدارها تضمین می‌کند که خود دستگاه حداقل افت توان را به سیستم تحمیل کند.
۲. لاجیک مدار فرمان دیجیتال و سوئیچینگ ایمن
در پردازنده‌های به‌کاررفته در استابلایزرهای ریزان، الگوریتم سوئیچینگ بر پایه رفتار هیسترزیس پیاده‌سازی شده است. این سیستم به هیچ عنوان اجازه نمی‌دهد که با نوسانات مرزی شبکه (مثلاً جابه‌جایی مکرر ولتاژ روی ۱۹۹ و ۲۰۰ ولت)، دستگاه دچار سوئیچ‌های مکرر و آسیب‌زننده شود.

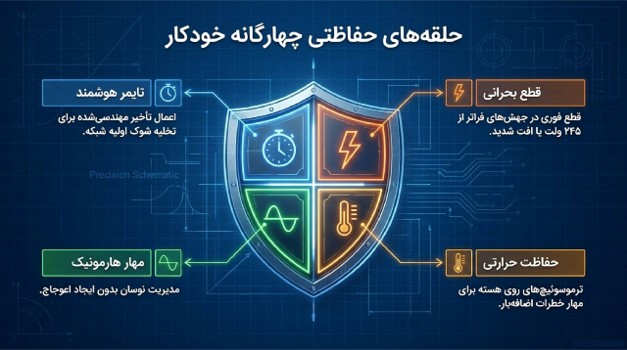

۳. حلقه‌های حفاظتی چهارگانه خودکار
سیستم ایمنی این تجهیزات در هنگام وقوع خطاهای نامتعارف به صورت هوشمند واکنش نشان می‌دهد:
- حفاظت ولتاژ بحرانی بالا و پایین: قطع فوری خروجی در جهش‌های فراتر از ۲۴۵ ولت یا افت شدید و غیرقابل جبران زیر آستانه کاری ایمن.
- تایمر هوشمند اتصال: اعمال تأخیر مهندسی‌شده پس از بازیابی ولتاژ شهری جهت تخلیه شوک اولیه شبکه.
- حفاظت حرارتی سیم‌پیچ: مجهز به ترموسوئیچ‌های حرارتی روی هسته جهت مهار خطرات ناشی از کارکرد بیش از توان نامی.
راهنمای فنی: مقایسه سری پریزی هوشمند در برابر سری پای کنتوری
انتخاب دقیق تکنولوژی تثبیت ولتاژ متناسب با معماری بار و شبکه تغذیه
تضمین اصالت و گارانتی ریزان الکتریک
| شاخص ارزیابی فنی | 🔌 سری پریزی هوشمند (Plug-in) | ⚡ سری تقویت‌کننده پای کنتوری (Booster Plus) |
| محدوده توان خروجی | ۲۵۰۰ تا ۵۰۰۰ ولت‌آمپر (VA) | ۶۰۰۰ تا ۲۰۰۰۰ ولت‌آمپر (VA) |
| شیوه بهره‌برداری و اتصال | اتصال Plug & Play به پریز (بدون مداخله در سیم‌کشی داخلی) | نصب تخصصی ترمینالی در تابلوی ورودی واحد مسکونی یا تجاری |
| کاربرد استاندارد و هدف | پکیج‌های گرمایشی، یخچال‌وفریزر، سیستم‌های صوتی‌تصویری و ایستگاه‌های کاری | پوشش سراسری مدار روشنایی، کولرهای گازی، پمپ‌های تک‌فاز و ویلاها |

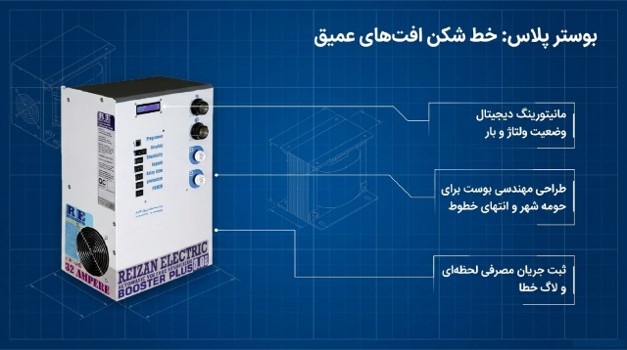

| مکانیزم جبران افت ولتاژ | بازه تثبیت استاندارد برای رفع نوسانات روزمره شبکه شهری | طراحی مهندسی بوست برای افت‌های شدید و مستمر حومه شهر و انتهای خطوط |
| سیستم مانیتورینگ و خروجی | نمایشگر دیجیتال ولتاژ به همراه خروجی‌های دارای ارت استاندارد | نمایشگر وضعیت و بار، لاگ خطای ولتاژی و ثبت جریان مصرفی لحظه‌ای |
| تعهدات گارانتی و قطعات | ۱۸ ماه ضمانت بدون قید و شرط + ۱۰ سال تأمین قطعات | ۱۸ ماه ضمانت بدون قید و شرط + ۱۰ سال تأمین قطعات |
💡
مشاوره فنی ریزان الکتریک برای انتخاب بهینه: اگر نیاز به حفاظت نقطه‌ای از تجهیزات گران‌قیمت آشپزخانه یا سیستم‌های صوتی بدون تغییر سیم‌کشی دارید، سری پریزی (Plug-in) سریع‌ترین راه‌حل است. اما در صورتی که با افت ولتاژ شدید در ساعات پیک (زیر ۱۸۰ ولت)، خاموش شدن اسپلیت، یا سوختن پمپ آب در باغ‌ویلاها روبه‌رو هستید، انتخاب انحصاری شما باید سری بوستر پلاس (Booster Plus) پای کنتور باشد.
تاب‌آوری در برابر بارهای سلفی و جریان راه‌اندازی
یکی از چالش‌های اساسی در کاربردهای مسکونی و ویلایی، راه‌اندازی کمپرسور کولرهای گازی و پمپ‌های تحت فشار است. این تجهیزات در لحظه استارت، جریانی به مراتب بالاتر از جریان نامی خود تقاضا می‌کنند. اگر استابلایزر امپدانس داخلی نامناسب یا پله‌های تبدیل ضعیف داشته باشد، دچار افت ولتاژ ثانویه شدید شده و فرمان ریست به سایر لوازم حساس ارسال می‌شود.
بررسی ساختار الکتریکی استابلایزرهای ریزان نشان می‌دهد که هسته و رله‌های این تجهیزات ظرفیت تحمل اضافه جریان لحظه‌ای بار القایی را دارا هستند؛ در نتیجه هنگام استارت الکتروموتورها، ولتاژ مدار خروجی دچار شکست دامنه‌دار نخواهد شد.
دسترسی به اطلاعات محصولات و شرایط خرید
انتخاب تجهیزات مدیریت توان بدون آگاهی از جزئیات کاتالوگ و جریان نامی تجهیزات می‌تواند منجر به اضافه بار یا انتخاب دستگاه نامتناسب شود. کارشناسان فنی پیشنهاد می‌کنند متقاضیان پیش از تصمیم‌گیری نهایی، به بخش اختصاصی لیست خرید محصولات ریزان مراجعه نمایند تا با مقایسه دامنه‌های ولتاژی و تیپ تجهیزات، انتخابی مهندسی‌شده و مقرون‌به‌صرفه داشته باشند.
اصول مهندسی در فرآیند خرید استابلایزر
برای رسیدن به بالاترین سطح کارایی در هنگام خرید استابلایزر، اجرای محاسبات زیر الزامی است:
تفکیک بارهای مقاومتی و سلفی: توان تجهیزات موتوری (وات) را با اعمال ضریب توان (به طور میانگین PF≈0.8) به ولت‌آمپر تبدیل نمایید:
📐
فرمول مهندسی سایزینگ: تبدیل توان مصرفی (Watt) به ظرفیت استابلایزر (VA)
تجهیزاتی که موتور الکتریکی یا کمپرسور دارند (مانند پمپ‌ها، یخچال و کولر گازی)، علاوه بر توان اکتیو یا مصرفی (Watt)، دارای بار راکتیو هستند. برای سایزینگ دقیق استابلایزر، باید ظرفیت ظاهری (VA یا kVA) از طریق ضریب توان (PF: Power Factor) محاسبه شود:
VA ≈
W (Watt)
PF (Power Factor)
| نوع بار و تجهیزات | ضریب توان معمول (PF) | نحوه تبدیل به ولت‌آمپر (VA) |
| بارهای صرفاً حرارتی (بخاری برقی، آبگرمکن) | 1.0 | VA = W |
| لوازم الکترونیکی و سرورها (منبع تغذیه سوئیچینگ) | 0.85 – 0.95 | VA ≈ W ÷ 0.9 |
| موتورها، پمپ آب و کولرهای گازی پیستونی/روتاری | 0.70 – 0.80 | VA ≈ W ÷ 0.75 |
مثال عملی کارشناسان ریزان الکتریک: یک کولر گازی ۲۴۰۰۰ با مصرف مفید حدود ۲۲۰۰ وات را در نظر بگیرید. با فرض $\text{PF} = 0.75$:
2200 W ÷ 0.75 ≈ 2933 VA (~3 kVA)
بنابراین برای این اسپلیت تنها توان اکتیو (۲۲۰۰ وات) ملاک نیست، بلکه مدار حداقل به ۳۰۰۰ ولت‌آمپر ظرفیت پایدار نیاز دارد؛ همچنین با در نظر گرفتن جریان راه‌اندازی (استارت)، انتخاب استابلایزر زیر ۶ الی ۸ کاوا برای کل خانه توصیه نمی‌شود.
محاسبه هم‌پوشانی بار هم‌زمان: مجموع توان دستگاه‌هایی را که امکان کارکرد هم‌زمان در پیک مصرف دارند ملاک توان کل قرار دهید.
اعمال حاشیه اطمینان (Safety Factor): برای سیستم‌های فاقد موتور حداقل ۲۵ درصد و برای واحدهای مجهز به کمپرسور و الکتروپمپ بین ۳۵ تا ۵۰ درصد ضریب اطمینان به کل توان اضافه کنید.
ارائه خدمات مشاوره فنی و مهندسی رایگان:
مهندسان ریزان الکتریک خدمات تحلیل بار و مشاوره گزینش دستگاه را بدون هزینه در اختیار متقاضیان قرار می‌دهند. برای دریافت راهنمایی تخصصی و ارزیابی آمپراژ مورد نیاز، می‌توانید از طریق شماره‌های 02191090675 یا 09351230160 با دپارتمان فنی تماس حاصل نموده یا به پایگاه اطلاع‌رسانی reizanelectric.ir مراجعه فرمایید.
پرسش‌های متداول مهندسی (FAQ)
آیا کیفیت استابلایزر ریزان برای شرایط افت ولتاژ شدید در مناطق ییلاقی و باغ‌ها پاسخگو است؟
بله؛ سری Booster Plus ریزان الکتریک دقیقاً برای بوستینگ و جبران افت ولتاژ‌های عمیق (حتی کمتر از ۱۶۰ ولت) مهندسی شده و مانع از توقف کمپرسورها می‌شود.
تفاوت اساسی استابلایزرهای پلاگین ریزان با محافظ‌های معمولی برق چیست؟
محافظ‌های عادی صرفاً برق را در نوسان قطع می‌کنند؛ در حالی که مدل‌های Plug-in ریزان ولتاژ ورودی نامطلوب را پیوسته تنظیم و اصلاح کرده و بدون قطعی، ولتاژ ۲۲۰ ولت استاندارد تحویل می‌دهند.
آیا رله‌های استفاده‌شده در این تجهیزات در بلندمدت دچار چسبندگی یا سوختگی پلاتین نمی‌شوند؟
خیر؛ به لطف پیاده‌سازی لاجیک هیسترزیس ولتاژ و سوئیچینگ هوشمند در نقطه مطلوب دامنه، جرقه‌زنی و استهلاک مکانیکی رله‌ها به حداقل ممکن کاهش یافته است.
جمع‌بندی گزارش فنی
بررسی فاکتورهای ساختاری حاکی از آن است که کیفیت استابلایزر ریزان چه در بخش تلفات مغناطیسی ترانسفورماتور و چه در مدار کنترل محافظتی، مطابق با ضرورت‌های واقعی شبکه برق توسعه یافته است. در نظر گرفتن تمهیدات حرارتی، مهار افت ولتاژ عمیق و ارائه تعهدات حقوقی محکم مانند گارانتی ۱۸ ماهه بدون قید و شرط در کنار ۱۰ سال تأمین تضمینی قطعات یدکی، این تجهیزات را به گزینه‌ای قابل اتکا در ایمن‌سازی تجهیزات خانگی و نیمه‌صنعتی مبدل کرده است.
