کلید اتوماتیک چیست و چه کاربردی دارد؟

کلید اتوماتیک که معمولاً با نام‌های MCCB (Molded Case Circuit Breaker) یا کلید کمپکت شناخته می‌شود، یکی از اجزای حیاتی سیستم‌های برق صنعتی و ساختمانی است. این کلید به‌طور خودکار جریان برق را قطع می‌کند تا از تجهیزات و شبکه در برابر شرایط خطرناک محافظت کند. کاربرد اصلی کلید اتوماتیک شامل محافظت در برابر جریان اضافه بار، اتصال کوتاه و خطای زمین است. به عبارت دیگر، هر زمان که جریان برق از حد ایمن عبور کند یا اتصالی رخ دهد، کلید اتوماتیک بدون نیاز به دخالت انسان وارد عمل شده و از آسیب‌های جدی به تجهیزات و خطرات ایمنی جلوگیری می‌کند.

یکی از تفاوت‌های کلیدی کلید اتوماتیک با فیوزهای سنتی، قابلیت استفاده مجدد و تنظیم جریان نامی است. در حالی که فیوزها پس از سوختن باید تعویض شوند، کلیدهای اتوماتیک پس از رفع مشکل می‌توانند دوباره به حالت فعال برگردند. این ویژگی نه تنها هزینه‌های نگهداری را کاهش می‌دهد، بلکه انعطاف بیشتری در طراحی تابلوهای برق ایجاد می‌کند. علاوه بر این، کلیدهای اتوماتیک با دقت بیشتری جریان‌های غیرطبیعی را شناسایی می‌کنند و امکان تنظیمات دقیق‌تر برای شرایط مختلف برق‌رسانی را فراهم می‌آورند. به همین دلیل، استفاده از کلید اتوماتیک به جای فیوزهای سنتی، امنیت، دوام و کارایی تجهیزات برقی را به طور قابل توجهی افزایش می‌دهد.

اصول عملکرد کلید اتوماتیک

کلیدهای اتوماتیک بر اساس سه اصل اصلی برای محافظت از مدارها و تجهیزات عمل می‌کنند: جریان اضافه بار حرارتی، اتصال کوتاه و خطای زمین.

• جریان اضافه بار حرارتی

جریان اضافه بار حرارتی زمانی رخ می‌دهد که جریان عبوری از کلید بیش از مقدار مجاز باشد و باعث ایجاد گرمای اضافی در مسیر هادی‌ها شود. این حرارت باعث انبساط یک عنصر حرارتی در کلید می‌شود و پس از مدت زمان مشخص، مدار قطع می‌گردد. رابطه حرارت تولیدشده را می‌توان با فرمول I² × R × t نشان داد؛ در این فرمول، I جریان عبوری، R مقاومت مسیر و t زمان عبور جریان است. به این ترتیب، کلید اتوماتیک با بهره‌گیری از اثر گرمایی، از آسیب تجهیزات در برابر بارهای غیرعادی جلوگیری می‌کند.

• اتصال کوتاه

اتصال کوتاه یکی دیگر از عوامل اصلی عملکرد کلید است. اتصال کوتاه زمانی ایجاد می‌شود که مسیر کم‌مقاومتی بین دو نقطه با اختلاف پتانسیل بالا شکل گیرد، به‌طوری که جریان ناگهانی و بسیار زیاد از مدار عبور کند. این جریان شدید می‌تواند باعث سوختن کابل‌ها، آسیب به تجهیزات و حتی خطرات جدی ایمنی شود. کلیدهای اتوماتیک با تشخیص فوری این جریان‌های بالا، مدار را قطع کرده و از بروز خسارت جلوگیری می‌کنند.

• خطای زمین

همچنین خطای زمین یکی از شایع‌ترین مشکلات در سیستم‌های ولتاژ پایین است. این خطا زمانی اتفاق می‌افتد که جریان برق از مسیر عایق‌شده خارج و به زمین هدایت شود، معمولاً به دلیل آسیب به کابل‌ها یا اتصال ناخواسته به بدنه فلزی تجهیزات. کلیدهای اتوماتیک مجهز به ماژول‌های حفاظت زمین هستند که این جریان‌های کوچک و خطرناک را تشخیص داده و مدار را قطع می‌کنند، بدون اینکه آسیبی به عملکرد عادی شبکه وارد شود. این ویژگی امنیت بیشتری برای کاربران و تجهیزات فراهم می‌کند و احتمال حوادث برق گرفتگی را به حداقل می‌رساند.

انواع حفاظت در کلید اتوماتیک

حفاظت حرارتی

کلیدهای اتوماتیک با ارائه چند نوع حفاظت، توانایی کنترل و ایمنی بالایی را برای سیستم‌های برق فراهم می‌کنند. حفاظت حرارتی یا همان حفاظت در برابر اضافه بار، مهم‌ترین نوع حفاظت است که جریان‌های بیش از حد مجاز را تشخیص داده و با ایجاد گرما و فعال‌سازی مکانیزم قطع، از آسیب تجهیزات و سیم‌کشی‌ها جلوگیری می‌کند. این عملکرد به‌صورت خودکار و با تأخیر زمانی مناسب انجام می‌شود تا جریان‌های لحظه‌ای معمولی باعث قطع مدار نشوند.

حفاظت مغناطیسی

حفاظت مغناطیسی برای مقابله با جریان‌های بسیار زیاد ناشی از اتصال کوتاه طراحی شده است. در این نوع حفاظت، کلید اتوماتیک به صورت آنی جریان‌های ناگهانی و خطرناک را شناسایی کرده و مدار را قطع می‌کند، که این امر از آسیب دیدن کابل‌ها و تجهیزات و ایجاد حوادث جدی جلوگیری می‌کند. این حفاظت معمولاً بدون تأخیر عمل می‌کند و امنیت فوری را فراهم می‌سازد.

حفاظت زمین

در برخی کلیدها، حفاظت زمین نیز به‌ صورت اختیاری تعبیه می‌شود. این حفاظت جریان‌های نشت به زمین را تشخیص داده و مدار را قطع می‌کند تا از خطر برق‌گرفتگی و آسیب به تجهیزات جلوگیری شود. به کمک این قابلیت، ایمنی کاربران و تجهیزات به شکل قابل توجهی افزایش می‌یابد.

علاوه بر این، کلیدهای اتوماتیک دارای قابلیت‌های تنظیم واحد حفاظتی هستند تا نیازهای مختلف سیستم‌ها را پوشش دهند. برخی کلیدها دارای واحد حفاظتی ثابت هستند و بدون امکان تغییر تنظیمات عمل می‌کنند. مدل‌های پیشرفته‌تر مجهز به رله حرارتی قابل تنظیم یا رله مغناطیسی قابل تنظیم هستند تا زمان قطع و حساسیت جریان‌ها متناسب با شرایط شبکه تنظیم شود. همچنین، ترکیب رله حرارتی و مغناطیسی با هم امکان حفاظت جامع و دقیق را برای هر دو حالت اضافه بار و اتصال کوتاه فراهم می‌کند، به طوری که کلید اتوماتیک می‌تواند هوشمندانه و متناسب با شرایط، مدار را کنترل و ایمن کند.

مشخصات کلید اتوماتیک

کلیدهای اتوماتیک (MCCB) دارای ویژگی‌ها و مشخصات فنی هستند که تعیین می‌کنند چه مدارها و تجهیزات الکتریکی را می‌توانند محافظت کنند و چگونه عملکرد ایمن و قابل اعتمادی داشته باشند. این مشخصات شامل موارد زیر است:

رنج جریان نامی و قدرت قطع

• جریان نامی (In): بیشینه جریانی است که کلید می‌تواند به طور پیوسته بدون تحریک رله حرارتی عبور دهد. این مقدار باید با جریان مصرف‌کننده‌ها و تجهیزات متصل هماهنگ باشد.
• قدرت قطع (Icu، Ics): نشان‌دهنده توانایی کلید در قطع جریان‌های اتصال کوتاه است.

1. 1. Icu (Ultimate Breaking Capacity): بیشینه جریان اتصال کوتاهی که کلید می‌تواند در لحظه قطع کند بدون آسیب دائمی.
   2. Ics (Service Breaking Capacity): بیشینه جریان اتصال کوتاه که کلید می‌تواند به طور مکرر قطع کند، معمولاً مقداری کمتر از Icu است.

منحنی مشخصه کلید

• منحنی نشان‌دهنده رفتار کلید در برابر اضافه‌بار و اتصال کوتاه است. این منحنی، زمان لازم برای قطع کلید در جریان‌های مختلف را نمایش می‌دهد و برای انتخاب کلید مناسب با توجه به نوع بار و حساسیت تجهیزات اهمیت دارد.

ساختار داخلی

• کنتاکت‌های اصلی: مسیر عبور جریان اصلی که هنگام قطع کلید جریان را قطع می‌کنند.
• کنتاکت‌های فرعی: برای عملکرد سیستم کنترل و رله‌ها استفاده می‌شوند و جریان کوچکی عبور می‌دهند.
• کنتاکت‌های جرقه‌گیر: باعث می‌شوند هنگام قطع جریان‌های زیاد، جرقه‌ها کنترل شده و به تجهیزات آسیب نرسد.

جنس بدنه و استحکام مکانیکی

• بدنه کلید معمولاً از مواد عایق با مقاومت بالا ساخته شده تا در برابر حرارت و شوک‌های مکانیکی مقاوم باشد.
• استحکام مکانیکی کلید اهمیت زیادی دارد، زیرا در هنگام قطع جریان‌های زیاد، فشار و تنش بالایی به کلید وارد می‌شود.

انواع کلید اتوماتیک

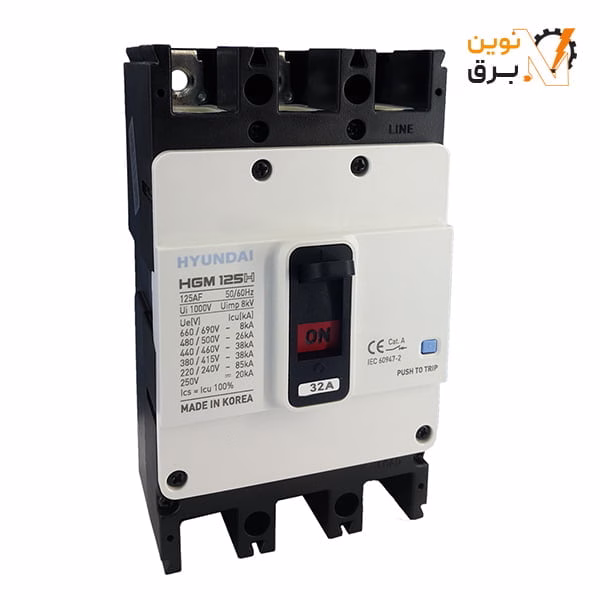

۱. کلید اتوماتیک غیرقابل تنظیم (فیکس)

این نوع کلیدها دارای پارامترهای حفاظتی ثابت هستند و امکان تنظیم جریان عملکرد رله‌های حرارتی و مغناطیسی در آن‌ها وجود ندارد. این کلیدها به طور معمول برای کاربردهای ساده‌تر و مدارهایی که نیاز به تنظیمات خاص ندارند، استفاده می‌شوند. مزیت این کلیدها سادگی و قیمت پایین‌تر آن‌ها نسبت به کلیدهای قابل تنظیم است.

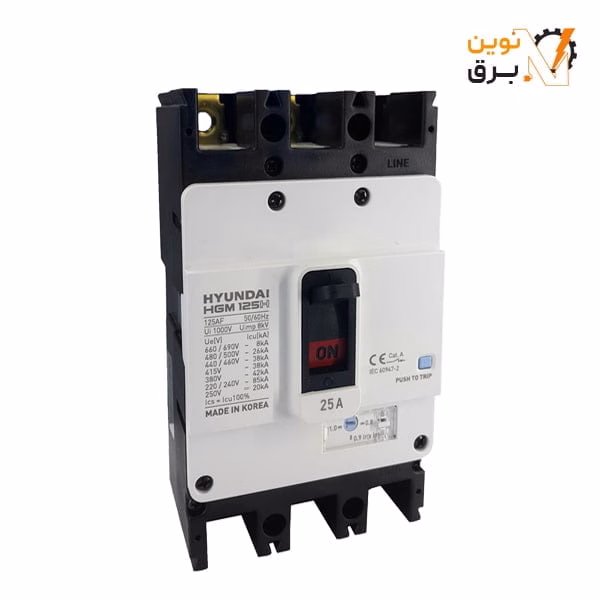

۲. کلید اتوماتیک قابل تنظیم

این کلیدها به کاربر این امکان را می‌دهند که پارامترهای حفاظتی مانند جریان نامی، جریان اضافه بار و زمان تأخیر را تنظیم کنند. این ویژگی باعث می‌شود که کلید بتواند با شرایط مختلف مدار هماهنگ شود و حفاظت بهینه‌ای ارائه دهد.

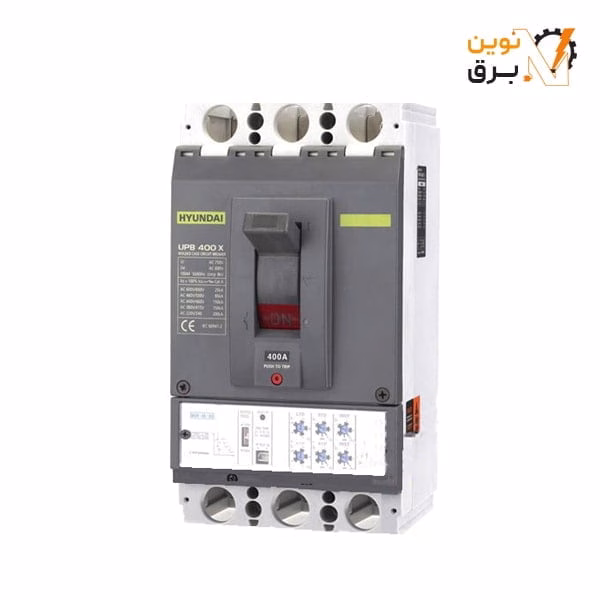

۳. کلید اتوماتیک الکترونیکی

این نوع کلیدها از تکنولوژی الکترونیکی برای انجام عملکردهای حفاظتی استفاده می‌کنند. آن‌ها معمولاً دارای ویژگی‌هایی مانند تنظیم دقیق پارامترهای حفاظتی، نمایش وضعیت عملکرد و قابلیت ارتباط با سیستم‌های کنترل مرکزی هستند. کلیدهای الکترونیکی معمولاً در سیستم‌های پیچیده‌تر و با نیازهای حفاظتی خاص استفاده می‌شوند.





برندهای معتبر در کلید اتوماتیک

در فروشگاه نوین برق، یکی از برندهای معتبر و پرطرفدار در زمینه کلیدهای اتوماتیک، هیوندای است. کلیدهای اتوماتیک هیوندای ارائه‌شده در فروشگاه ما با کیفیت بالا و ضمانت اصالت، مناسب برای مصارف صنعتی و ساختمانی هستند. شما می‌توانید انواع کلیدهای اتوماتیک هیوندای را با اطمینان از عملکرد ایمن و طول عمر بالا از نوین برق تهیه کنید و نیازهای خود در محافظت از تجهیزات برقی را برآورده سازید.



در پایان مقاله، ممکن است این سوال پیش آید که «کلید مینیاتوری چیست و چه تفاوتی با کلید اتوماتیک دارد؟» در ادامه، به بررسی این تفاوت‌ها می‌پردازیم:

تفاوت کلید اتوماتیک (MCCB) و کلید مینیاتوری (MCB)

انتخاب بین کلید مینیاتوری و کلید اتوماتیک بستگی به نیاز سیستم برقی شما دارد. برای سیستم‌های خانگی یا اداری با بار کم، کلید مینیاتوری مناسب‌تر است. اما برای صنایع و سیستم‌های برقی با بار بالا، کلید اتوماتیک انتخاب بهتری است.
