مدار تابلو برق جرثقیل سقفی | راهنمای جامع طراحی، اجزا و عیب‌یابی برای عملکرد بی‌وقفه و ایمن

مدار تابلو برق جرثقیل سقفی یک سیستم الکتریکی پیچیده است که مسئولیت کنترل و محافظت از تمامی حرکات و عملکردهای یک جرثقیل سقفی را بر عهده دارد. این تابلو مجموعه‌ای از قطعات الکتریکی و الکترونیکی را در خود جای می‌دهد که به صورت هماهنگ با یکدیگر کار می‌کنند تا نیروی لازم برای جابه‌جایی بار را فراهم کرده و ایمنی عملیات را تضمین کنند. اهمیت آن نه تنها در به حرکت درآوردن جرثقیل است، بلکه در حفاظت از تجهیزات گران‌قیمت و مهم‌تر از آن، جان کارکنان نقش اساسی دارد. با توجه به محیط‌های کاری سخت و نیاز به دقت بالا، طراحی و نگهداری صحیح مدار تابلو برق جرثقیل سقفی از اهمیت بالایی برخوردار است.

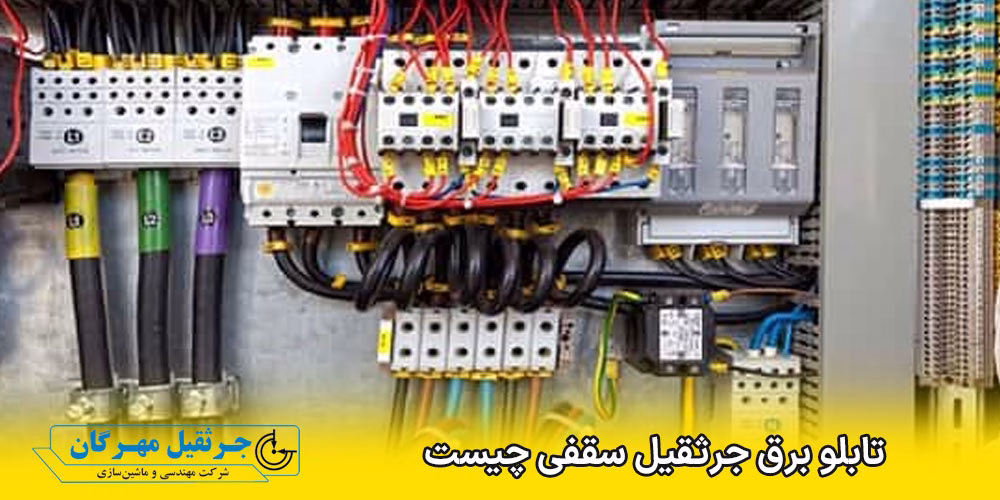

تابلو برق جرثقیل سقفی چیست و چرا اهمیت دارد؟

تابلو برق جرثقیل سقفی محفظه‌ای است که تمامی اجزای الکتریکی و کنترلی جرثقیل را در خود جای می‌دهد. این تابلو، مرکز عصبی سیستم الکتریکی جرثقیل محسوب می‌شود و وظیفه هماهنگی بین دستورات اپراتور و حرکات مکانیکی جرثقیل را بر عهده دارد. هدف اصلی آن، فراهم کردن یک رابط ایمن و کارآمد بین منبع تغذیه و موتورهای مختلف جرثقیل (بالابر، طولی و عرضی) است. این تابلو صرفاً یک مجموعه از سیم‌ها و اتصالات نیست، بلکه یک سیستم یکپارچه برای مدیریت قدرت و فرمان است.

کالبدشکافی مدار تابلو برق جرثقیل سقفی: اجزا و کارکرد

درک عملکرد مدار تابلو برق جرثقیل سقفی مستلزم شناخت دقیق اجزای تشکیل‌دهنده آن و وظایف هر یک است. این تابلو به طور کلی از دو بخش اصلی مدار فرمان و مدار قدرت تشکیل شده است که هر کدام وظایف مشخصی را بر عهده دارند.

مدار فرمان: مغز متفکر جرثقیل

مدار فرمان جرثقیل سقفی مسئول کنترل منطقی و توالی حرکات، اجرای دستورات اپراتور و نظارت بر شرایط ایمنی است. این مدار با ولتاژ پایین‌تر کار می‌کند و وظیفه اصلی آن، پردازش سیگنال‌های ورودی و فعال‌سازی اجزای مدار قدرت است. بدون یک مدار فرمان دقیق و قابل اعتماد، کنترل جرثقیل به درستی انجام نخواهد شد.

اجزای کلیدی مدار فرمان:

• کلید اصلی قطع و وصل (Main Disconnect Switch): این کلید اولین نقطه قطع و وصل جریان برق به کل تابلو برق جرثقیل است. انواع آن شامل کلیدهای گردان، قطع و وصل فشاری و کلیدهای حفاظتی MCCB است. اهمیت آن در ایمنی به دلیل توانایی قطع کامل برق سیستم برای تعمیر و نگهداری است.
• کلید اضطراری (Emergency Stop Button): یکی از مهم‌ترین اجزای ایمنی است که در صورت بروز خطر فوری، تمامی حرکات جرثقیل را متوقف می‌کند. این کلیدها باید به راحتی در دسترس و قابل شناسایی باشند و معمولاً به صورت “خود قفل‌شونده” طراحی می‌شوند.
• کلیدهای فرمان (Push Buttons / Joysticks): این کلیدها توسط اپراتور برای کنترل جهت و سرعت حرکت جرثقیل استفاده می‌شوند. می‌توانند از نوع کابلی (آویز) یا ریموت کنترل بی‌سیم باشند. کلید فرمان جرثقیل در مدل‌های تک سرعته یا دوسرعته برای کنترل دقیق‌تر سرعت موتورها به کار می‌روند.
• کنتاکتورها (Contactors): کنتاکتور جرثقیل قطعات الکترومکانیکی هستند که وظیفه قطع و وصل جریان برق اصلی به موتورهای جرثقیل را بر عهده دارند. این قطعات توسط سیگنال‌های مدار فرمان فعال می‌شوند و برای هر جهت حرکت و هر موتور یک یا چند کنتاکتور اختصاصی وجود دارد.
• رله‌ها (Relays): رله‌ها قطعات الکترونیکی کوچکتری هستند که برای اهداف کنترلی و حفاظتی در مدار فرمان استفاده می‌شوند. انواع رله شامل رله کنترل فاز (برای نظارت بر صحت توالی فازها)، رله حفاظتی (مانند رله‌های اضافه جریان یا زیر ولتاژ) و تایمر رله (برای کنترل زمان‌بندی حرکات) است. تفاوت اصلی آنها با کنتاکتورها در ظرفیت تحمل جریان و کاربردشان در مدار است.
• تایمرها و شمارنده‌ها (Timers & Counters): این اجزا برای کنترل دقیق زمان‌بندی برخی حرکات یا توالی‌های عملیاتی در جرثقیل‌های پیشرفته‌تر به کار می‌روند.
• چراغ‌های سیگنال و نشانگرها: برای نمایش وضعیت عملکرد جرثقیل، فعال بودن مدارها، و هشدارهای احتمالی به اپراتور استفاده می‌شوند.
• PLC و سیستم‌های کنترلی هوشمند (در سیستم‌های پیشرفته): در جرثقیل‌های مدرن و پیچیده، از کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC) برای مدیریت منطق فرمان استفاده می‌شود که انعطاف‌پذیری و قابلیت برنامه‌ریزی بیشتری را فراهم می‌کند. این سیستم‌ها می‌توانند به افزایش اتوماسیون و دقت کمک کنند.

مدار قدرت: شریان حیاتی انرژی جرثقیل

مدار قدرت جرثقیل سقفی مسئول تامین و توزیع نیروی الکتریکی لازم برای به حرکت درآوردن موتورهای جرثقیل است. این مدار با ولتاژ و جریان بالا سروکار دارد و وظیفه اصلی آن، رساندن انرژی به موتورها به گونه‌ای ایمن و کارآمد است.

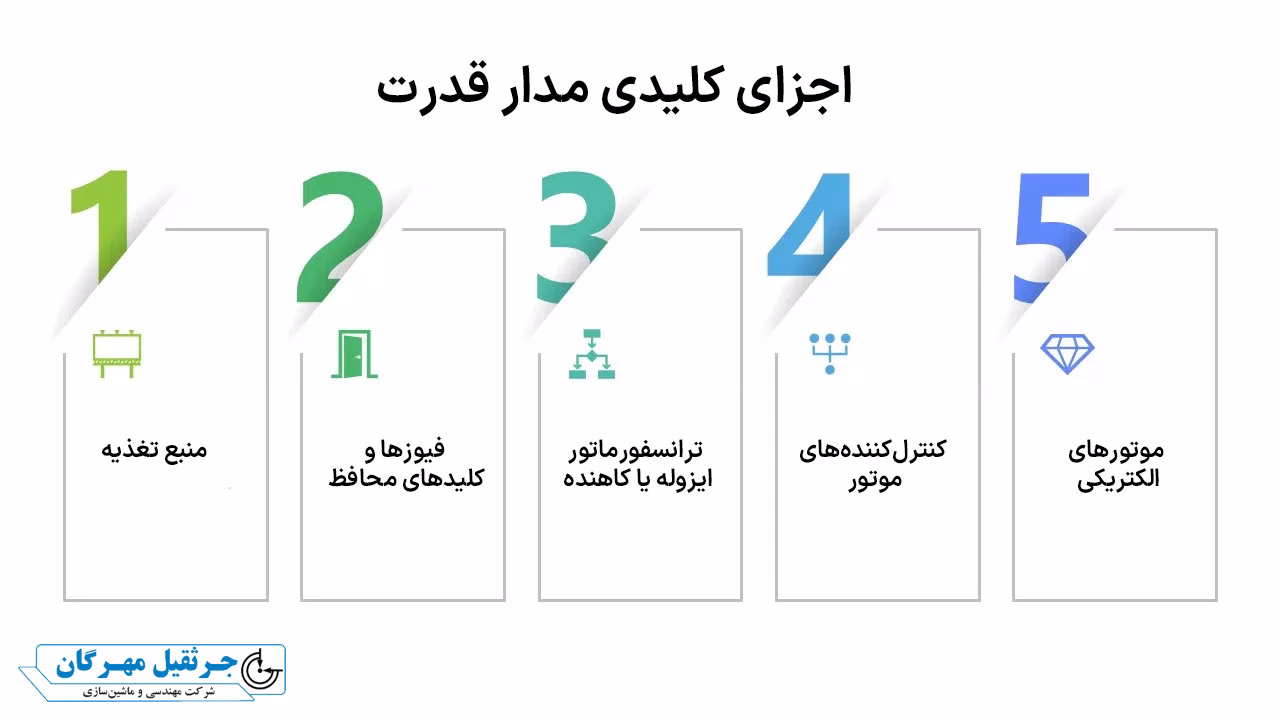

اجزای کلیدی مدار قدرت:





• منبع تغذیه (Power Source): ورودی اصلی برق به تابلو است که معمولاً به صورت سه فاز یا تک فاز، بسته به نوع و ظرفیت جرثقیل، تامین می‌شود. ولتاژ و فرکانس صحیح برق ورودی برای عملکرد صحیح سیستم حیاتی است.
• فیوزها و کلیدهای محافظ (Circuit Breakers / Fuses): این قطعات برای حفاظت از مدار در برابر اضافه جریان و اتصال کوتاه به کار می‌روند. انواع مختلفی از آن‌ها مانند فیوزهای مینیاتوری، کمپکت و کلیدهای حرارتی وجود دارند که هر کدام برای سطوح جریان و کاربردهای خاصی طراحی شده‌اند.
• ترانسفورماتور ایزوله یا کاهنده: ترانسفورماتور تابلو برق جرثقیل برای کاهش ولتاژ اصلی شبکه به ولتاژ پایین‌تر مورد نیاز مدار فرمان و کنترل استفاده می‌شود. این کار به افزایش ایمنی اپراتور و طول عمر قطعات کنترلی کمک می‌کند.
• کنترل‌کننده‌های موتور (Motor Controllers):
  • اینورترها (VFDs / Inverters): اینورتر جرثقیل سقفی دستگاه‌هایی هستند که فرکانس و ولتاژ برق ورودی به موتور را کنترل می‌کنند. مزایای آن‌ها شامل راه‌اندازی نرم موتور (کاهش ضربه مکانیکی)، کنترل دقیق سرعت و گشتاور، کاهش استهلاک مکانیکی و صرفه‌جویی قابل توجه در مصرف انرژی است.
  • سافت استارترها (Soft Starters): سافت استارتر جرثقیل نیز برای راه‌اندازی نرم موتورها استفاده می‌شوند، اما برخلاف اینورترها، تنها در زمان راه‌اندازی و توقف موتور فعال هستند و قابلیت کنترل سرعت متغیر را ندارند.
  • رله‌های حرارتی (Thermal Overload Relays): این رله‌ها وظیفه حفاظت از موتور در برابر اضافه بار حرارتی را بر عهده دارند. در صورت افزایش بیش از حد جریان و دمای موتور، مدار را قطع می‌کنند تا از سوختن موتور جلوگیری شود.
• موتورهای الکتریکی: موتورهای بالابر، موتورهای حرکت طولی و موتورهای حرکت عرضی، اجزای مکانیکی اصلی هستند که نیروی لازم برای جابه‌جایی بار را فراهم می‌کنند. این موتورها می‌توانند از نوع AC (جریان متناوب) یا DC (جریان مستقیم) باشند.

طراحی و اجرای صحیح مدار تابلو برق جرثقیل سقفی، تضمین‌کننده عملکرد پایدار، ایمنی بالا و طول عمر مفید سیستم در برابر شرایط سخت صنعتی است.

طراحی استاندارد مدار الکتریکی و تابلو برق جرثقیل سقفی

طراحی تابلو برق جرثقیل باید بر اساس استانداردهای ملی و بین‌المللی انجام شود تا از ایمنی، کارایی و قابلیت اطمینان سیستم اطمینان حاصل گردد. استانداردهایی مانند IEC (کمیسیون بین‌المللی الکتروتکنیک) و ISIRI (موسسه استاندارد و تحقیقات صنعتی ایران) راهنمایی‌های دقیقی در این زمینه ارائه می‌دهند.

نکات کلیدی در طراحی تابلو برق:

• محاسبات دقیق توان و جریان: قبل از هر چیز، باید توان مورد نیاز تمامی موتورها و مصرف‌کننده‌های الکتریکی جرثقیل به دقت محاسبه شود. این محاسبات شامل جریان راه‌اندازی و جریان نامی است که بر اساس آن سایز و نوع کابل‌ها و قطعات حفاظتی (فیوز، کلید) انتخاب می‌شوند.
• انتخاب قطعات با کیفیت و متناسب: استفاده از قطعات الکتریکی با کیفیت و از برندهای معتبر، ضامن عملکرد پایدار و طول عمر بالای تابلو برق است. تمامی قطعات باید متناسب با شرایط کاری جرثقیل (دما، رطوبت، ارتعاش) انتخاب شوند.
• نقشه‌کشی و داکیومنت‌سازی: نقشه برق جرثقیل سقفی باید به صورت دقیق و جامع تهیه شود. این نقشه‌ها شامل دیاگرام‌های تک‌خطی و چندخطی، نقشه‌های ترمینال‌ها، و لیست قطعات هستند که برای نصب، عیب‌یابی و نگهداری‌های آتی ضروری خواهند بود.
• سیستم تهویه و خنک‌کننده: قطعات الکتریکی در حین کار گرما تولید می‌کنند. برای جلوگیری از افزایش دمای بیش از حد داخل تابلو و حفظ عمر مفید قطعات، استفاده از فن‌های تهویه، فیلترها و در صورت نیاز سیستم‌های خنک‌کننده فعال (مانند کولرهای تابلو برق) ضروری است.
• درجه حفاظت (IP Rating): تابلو برق باید دارای درجه حفاظت مناسبی (IP Rating) باشد که میزان مقاومت آن در برابر نفوذ گرد و غبار و رطوبت را نشان می‌دهد. انتخاب IP مناسب با توجه به محیط کاری جرثقیل (فضای داخلی، خارجی، صنعتی با گرد و غبار زیاد) انجام می‌شود.
• دسترسی و ارگونومی: طراحی داخلی تابلو باید به گونه‌ای باشد که تکنسین‌ها به راحتی به قطعات دسترسی داشته باشند و عملیات نصب، نگهداری و عیب یابی تابلو برق جرثقیل با سهولت و ایمنی انجام شود. چیدمان منظم قطعات و سیم‌کشی دقیق به این امر کمک می‌کند.

ایمنی و استانداردهای حفاظتی در مدار تابلو برق جرثقیل





امنیت در تابلو برق جرثقیل سقفی از اهمیت بالایی برخوردار است، زیرا جرثقیل‌ها با بارهای سنگین سروکار دارند و هرگونه نقص می‌تواند منجر به حوادث فاجعه‌بار شود. طراحی مدارهای ایمنی، حفاظت‌های الکتریکی و رعایت پروتکل‌های عملیاتی برای حفظ جان انسان‌ها و جلوگیری از خسارات مالی ضروری است.

طراحی مدارهای ایمنی (Safety Circuits):

• کلید اضطراری (Emergency Stop): این کلیدها باید به گونه‌ای طراحی شوند که فارغ از وضعیت سایر مدارها، بلافاصله و به صورت کامل تمامی حرکات جرثقیل را متوقف کنند.
• لیمیت سوئیچ‌ها (Limit Switches): لیمیت سوئیچ‌های حد بالا و پایین بالابر، و همچنین لیمیت سوئیچ‌های حرکت طولی و عرضی، از حرکت بیش از حد جرثقیل در جهات مختلف جلوگیری می‌کنند. این سوئیچ‌ها در صورت فعال شدن، مدار قدرت مربوطه را قطع می‌کنند.
• حفاظت در برابر اضافه بار بالابر (Overload Protection): سنسورهای وزن بر روی بالابر نصب می‌شوند تا در صورت بلند کردن باری بیش از ظرفیت نامی، سیستم را متوقف کرده و هشدار دهند.
