ریل بست چنگالی چیست و چگونه گالوانیزه (سرد و گرم) می‌شود؟

برای برق‌رسانی ایمن در محیط‌های مختلف، استفاده از لوله برق کاربرد زیادی دارد؛ اما این لوله‌ها نمی‌توانند در کف زمین قرار بگیرند، بلکه می‌بایست در مجاورت دیوار و سقف نیز به صورت ثابت نصب شوند تا امکان قرارگیری صحیح لوله برق وجود داشته باشد. ریل بست چنگالی وسیله‌ای است که برای قرارگیری بست چنگالی و ثابت نگه داشتن آن استفاده می‌شود و یکی از تجهیزات مربوط به ساپورت لوله و کابل برق است. این ریل‌ها به شکلی طراحی شده‌اند که بست چنگالی به صورت کامل در آن‌ها محکم شده و می‌تواند لوله‌های برق را به صورت ایمن، آویزان نگه دارد.

ریل بست چنگالی چیست؟

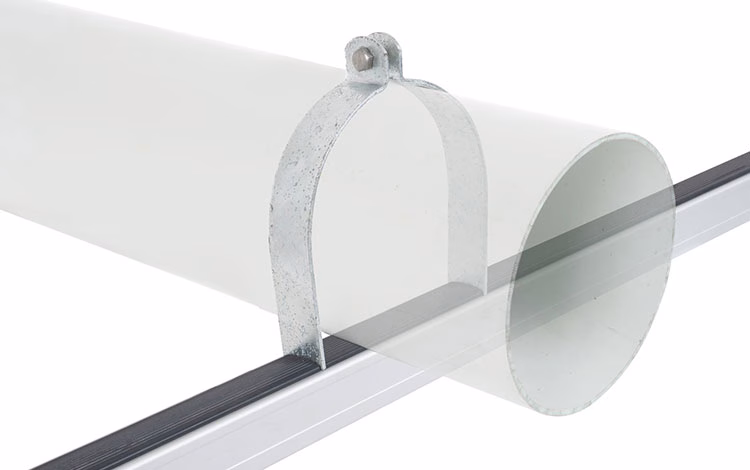

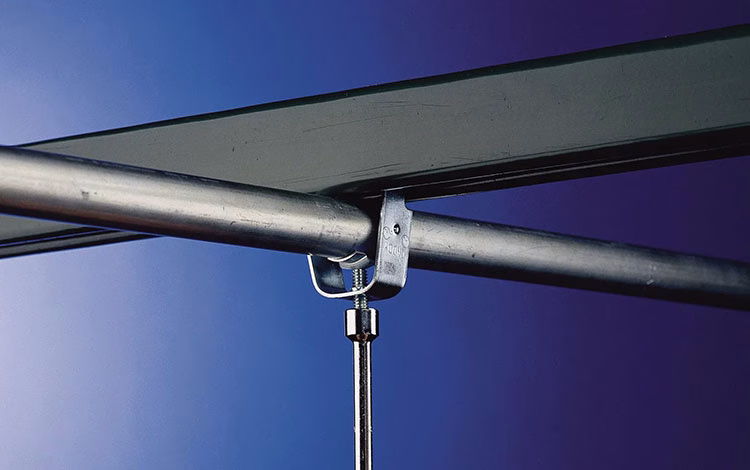

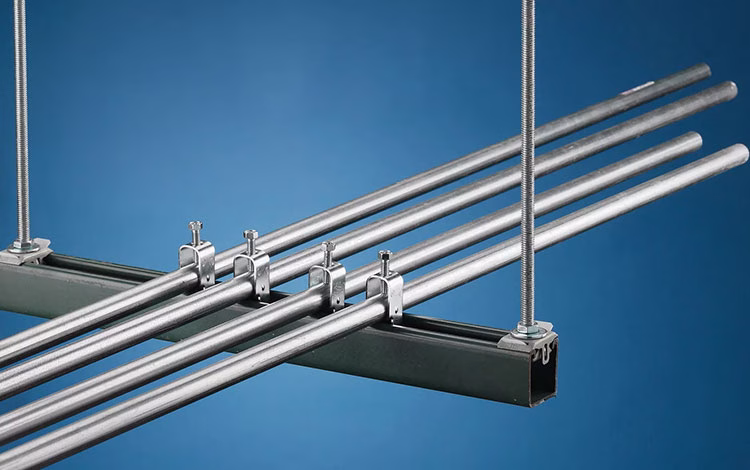

ریل بست چنگالی یکی از اجزای پرکاربرد در سیستم‌های سیم‌کشی و نصب لوله‌های برق است که به‌عنوان یک ساپورت و تکیه‌گاه فلزی برای بست دو تکه و چنگالی مورد استفاده قرار می‌گیرد. این ریل معمولاً در مجاورت سقف و دیوار نصب می‌شود و بست چنگالی روی آن قرار می‌گیرد تا لوله‌های برق یا لوله‌های PVC به‌صورت غیرمستقیم و ایمن مهار شوند.

از نظر مشخصات فنی، ریل بست چنگالی معمولاً دارای ارتفاعی بین ۲ تا ۴ سانتی‌متر و عرضی حدود ۳ تا ۶ سانتی‌متر است و در طول‌های استاندارد ۱ تا ۲ متر تولید می‌شود. این ابعاد بسته به نوع پروژه، محل نصب و حجم کابل‌کشی قابل تغییر است. همچنین برش‌کاری این ریل‌ها بسیار آسان است و می‌توان آن‌ها را با اره آهن‌بر یا دستگاه برش زاویه‌ای در اندازه دلخواه برش داد تا در فضاهای مختلف از جمله سقف‌های کاذب، تونل‌های تاسیساتی یا مسیرهای باریک نصب شوند.

جنس ریل بست کابل چنگالی

اگرچه می‌توان از انواع متریال فلزی برای ساخت این ریل‌ها استفاده نمود، اما به دلیل اهمیت دوام و استحکام آن‌ها، توصیه مهندسان استفاده از ورق گالوانیزه است. گروه صنعتی رفیع، بزرگ‌ترین تولید کننده ریل و بست چنگالی در ایران است که محصولات خود را با ورق گالوانیزه درجه یک و ضخامت بالا عرضه می‌کند تا بتوانید آن‌ها را متناسب با نیاز هر پروژه‌ای استفاده کنید.





فولاد گالوانیزه در برابر رطوبت، خوردگی و شرایط محیطی مقاومت عالی دارد و می‌توان آن را به دو صورت گالوانیزه گرم و سرد اجرا کرد. مشخصات مکانیکی فولاد برای ساخت این ریل‌ها باعث شده تا دوام آن‌ها در برابر ضربه و فشار بالاتر رود و به راحتی دچار خمیدگی و تغییر شکل نشوند. این موضوع برای قرارگیری صحیح بست‌های چنگالی اهمیت ویژه‌ای دارد.

ورق فولاد گالوانیزه استفاده شده برای این ریل‌ها معمولا بدون سوراخ هستند؛ اما در صورت نیاز می‌توان آن‌ها را با سوراخ اختصاصی تولید کرد تا امکان اتصال مستقیم به دیوار و سقف فراهم شود. به علاوه، فاصله میان سوراخ اول و پایین ریل باید معمولا در حدود یک سانتی متر در نظر گرفته شود تا استحکام و پایداری مکانیکی آن حفظ گردد.

نحوه گالوانیزاسیون ریل بست چنگالی

مرحله کلیدی و حیاتی در تولید ریل بست چنگالی، گالوانیزاسیون ورق فولادی مورد استفاده است. این فرآیند شامل ایجاد یک پوشش محافظ فلزی یکنواخت از روی روی (Zn) بر سطح ورق می‌شود که مقاومت مکانیکی و شیمیایی ریل را در برابر اکسیداسیون، خوردگی و زنگ‌زدگی محیطی به‌طور چشمگیری افزایش می‌دهد. پوشش گالوانیزه علاوه بر افزایش دوام، از نظر زیست‌محیطی نیز عملکرد محافظتی دارد و در شرایط مرطوب یا صنعتی طول عمر ریل را به چندین برابر ارتقاء می‌دهد.

در عمل، گالوانیزاسیون پیش از شکل‌دهی ریل انجام می‌شود. ورق‌های فولادی ابتدا در حمام روی مذاب غوطه‌ور شده و پوشش فلزی یکنواخت دریافت می‌کنند. سپس ورق‌ها برش و فرم‌دهی می‌شوند تا به ابعاد و هندسه نهایی ریل برسند. این روش فنی، مزیت‌های زیر را دارد:

• تضمین یکنواختی ضخامت پوشش روی در تمام سطح ریل
• حفظ خواص مکانیکی فولاد در طول خمکاری و برش
• کاهش احتمال نقص‌های موضعی در پوشش گالوانیزه که می‌تواند نقطه شروع خوردگی باشد

در صورت انجام گالوانیزاسیون پس از تولید ریل، پوشش روی ممکن است ناهمگن و غیر یکنواخت باشد که منجر به کاهش مقاومت در برابر خوردگی و کوتاه شدن عمر مفید ریل می‌شود.





فرآیند گالوانیزاسیون سرد ریل چنگالی

ریل بست چنگالی گالوانیزه سرد، جزو ارزان‌ترین این ریل‌ها بوده و با داشتن پوشش غنی و کم ضخامت زینک، می‌تواند در شرایط آب و هوایی کم رطوبت و فضاهای داخلی بهترین عملکرد را داشته باشد. انجام این فرایند گالوانیزاسیون مطابق با مراحل زیر است:

• آماده سازی ورق: ورق مورد نیاز برای ساخت ریل آماده و تمیز می‌شود تا چسبندگی زینک روی آن حفظ شد.
• اسپری کردن روی: در این مرحله روی مایع در تجهیزات اسپری قرار می‌گیرد و روی سطح ریل چنگالی زده می‌شود تا پوشش با ضخامت مناسب ایجاد شود.
• خشک شدن: در نهایت ورق در هوای آزاد قرار می‌گیرد تا لایه روی ایجاد شده در آن خشک شود و بتوان از آن برای ساخت ریل بست چنگالی استفاده کرد.

فرآیند گالوانیزاسیون گرم ریل چنگالی

ریل بست چنگالی گالوانیزه گرم، یکی دیگر از انواع ریل‌های چنگالی بوده که مقاومت بالاتری در برابر شرایط جوی دارد. حتی می‌توان در مناطق با رطوبت بالا نیز از آن استفاده کرد. نحوه گالوانیزه گرم این ریل‌ها به شرح زیر است:

• قرار دادن ورق در حمام زینک مذاب: ورق‌های فولادی که برای ساخت این ریل‌ها استفاده می‌شوند، در داخل یک محلول زینک (روی) مذاب قرار می‌گیرند که دمای ۶۰۰ درجه سانتی گراد دارند.
• پوشش دهی با زینک: ورق فولادی به طور کامل در حمام زینک غوطه ور می‌شود تا همه بخش‌ها با آن پوشیده شود. زینک مذاب دارای خواص شیمیایی عالی بوده و یک لایه حفاظتی با ضخامت حدود ۱۰ میکرون ایجاد می‌کند.
• خارج کردن از زینک مذاب: ورق فولادی پس از اینکه با لایه‌ای از زینک مذاب پوشش داده شدند، از آن خارج می‌شوند تا زینک مذاب از روی آن‌ها خارج شود.
• خشک شدن زینک: سطح ورق باید در معرض هوای طبیعی قرار بگیرد تا لایه زینک روی آن خشک شود. تا قبل از بهره برداری و ساخت ریل بست چنگالی، باید زینک از روی آن خشک شده و چسبندگی کاملا میان آن و سطح فلز ایجاد شود.

جمع بندی

ریل بست چنگالی یک راهکار مطمئن برای نصب ایمن و پایدار لوله‌ها و کابل‌های برق است. این ریل‌ها با ساختار گالوانیزه سرد و گرد مقاوم، نصب آسان و سازگاری با بست چنگالی، دوام طولانی و حفاظت مکانیکی بالا را تضمین می‌کنند. استفاده از آن‌ها باعث افزایش ایمنی، نظم و کارایی سیستم برق‌رسانی در پروژه‌های صنعتی و ساختمانی می‌شود.
