ترموکوپل چگونه کار میکند؟
ترموکوپل، این حسگر کوچک اما حیاتی، نقشی اساسی در اندازه‌گیری دما در دنیای صنعت و حتی لوازم خانگی ایفا میکند. این سنسور با تبدیل اختلاف دما به سیگنال الکتریکی، به ما امکان می‌دهد تا فرآیندهای گوناگون را دقیقاً کنترل کنیم. در واقع، ترموکوپل‌ها به شما کمک می‌کنند تا دمای محیط اطراف، کوره، مشعل یا حتی […]
ترموکوپل، این حسگر کوچک اما حیاتی، نقشی اساسی در اندازه‌گیری دما در دنیای صنعت و حتی لوازم خانگی ایفا میکند. این سنسور با تبدیل اختلاف دما به سیگنال الکتریکی، به ما امکان می‌دهد تا فرآیندهای گوناگون را دقیقاً کنترل کنیم. در واقع، ترموکوپل‌ها به شما کمک می‌کنند تا دمای محیط اطراف، کوره، مشعل یا حتی بخاری و اجاق گاز را به‌درستی درک کنید. اما این سنسور پرکاربرد ترموکوپل چیست و چگونه کار میکند؟ و ترموکوپل چگونه عمل می کند؟
در ادامه این مقاله از سایت برقاب، به بررسی جامع نحوه کار ترموکوپل خواهیم پرداخت. از اصول بنیادی فیزیکی آن گرفته تا اجزا، انواع مختلف و چالش‌های رایج در استفاده از آن، همه را به‌تفصیل شرح می‌دهیم تا درک عمیق و کاملی از این ابزار دقیق به دست آورید.
برای خرید انواع ترموکوپل می توانید به سایت هیتر هدف به آدرس اینترنتی https://heaterhadaf.com/خرید-ترموکوپل/ مراجعه نمایید.
ترموکوپل چیست؟
ترموکوپل، یک سنسور دما است که از اتصال دو سیم فلزی ناهمجنس (غیرمشابه) در یک نقطه تشکیل شده است. زمانی که این نقطه اتصال در معرض حرارت قرار می‌گیرد، به دلیل یک پدیده فیزیکی خاص، در دو سر آزاد سیم‌ها یک اختلاف پتانسیل الکتریکی (ولتاژ) بسیار کوچک تولید می‌شود. این ولتاژ، متناسب با دمای اندازه‌گیری شده است و با استفاده از دستگاه‌های اندازه‌گیری مناسب، می‌توان آن را به دما تبدیل کرد. اهمیت دماسنج ترموکوپل چگونه کار میکند؟ در بسیاری از صنایع و حتی لوازم خانگی، از کوره‌های صنعتی گرفته تا بخاری‌ها و اجاق گاز، نشان‌دهنده دقت و قابلیت اطمینان آن است.
قلب عملکرد ترموکوپل: اثر سیبک و پدیده ترموالکتریک
برای درک اینکه ترموکوپل چگونه کار میکند، باید با مفهوم “اثر سیبک” آشنا شویم. توماس یوهان سیبک در سال ۱۸۲۱ کشف کرد که اگر دو فلز ناهمجنس در دو نقطه به هم متصل شوند و این دو نقطه در دماهای متفاوتی قرار گیرند، یک جریان الکتریکی در مدار ایجاد می‌شود. این پدیده، اساس کار ترموکوپل است.
چرا دو فلز ناهمجنس؟
حرکت الکترون‌ها در فلزات تحت تأثیر گرما صورت می‌گیرد؛ با افزایش دما، الکترون‌ها انرژی بیشتری کسب کرده و تمایل به حرکت از ناحیه گرم به ناحیه سرد پیدا می‌کنند. این حرکت، باعث ایجاد اختلاف پتانسیل در طول یک سیم فلزی می‌شود. اما برای اندازه‌گیری دما، به یک مدار بسته و یک اختلاف ولتاژ خالص نیاز داریم. دلیل استفاده از دو فلز ناهمجنس این است که هر فلزی، واکنش متفاوتی به گرما نشان می‌دهد و الکترون‌ها در هر فلز با سرعت متفاوتی حرکت می‌کنند. به این تفاوت در سرعت حرکت الکترون‌ها، “ضریب سیبک” می‌گویند. وقتی دو فلز با ضرایب سیبک متفاوت به هم متصل می‌شوند و اختلاف دما وجود دارد، این تفاوت در حرکت الکترون‌ها باعث ایجاد یک اختلاف پتانسیل خالص و قابل اندازه‌گیری در مدار می‌شود.
نقش اتصال گرم و اتصال سرد
عملکرد ترموکوپل به اختلاف دما بین دو نقطه کلیدی بستگی دارد:
- اتصال گرم (Hot Junction): این نقطه، همان نوک ترموکوپل است که در معرض دمایی قرار می‌گیرد که قصد اندازه‌گیری آن را داریم.
- اتصال سرد (Cold Junction): این نقطه، محلی است که سیم‌های ترموکوپل به سیم‌های مسی دستگاه اندازه‌گیری (مانند ترانسمیتر یا کنترلر) متصل می‌شوند. ولتاژ خروجی ترموکوپل در واقع تابعی از اختلاف دما بین این دو اتصال است. برای اینکه بتوانیم دمای دقیق اتصال گرم را اندازه‌گیری کنیم، دمای اتصال سرد نیز باید مشخص و پایدار باشد یا به طریقی جبران شود.
ولتاژ تولید شده توسط ترموکوپل، تابعی از اختلاف دما بین اتصال اندازه‌گیری و اتصال مرجع است و تنها با دو فلز ناهمجنس امکان‌پذیر می‌شود.
اجزای کلیدی ترموکوپل و تبدیل ولتاژ به دما
ترموکوپل‌ها از اجزای مختلفی تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد صحیح آن ایفا می‌کنند:
- سیم‌های ترموکوپل: این سیم‌ها از آلیاژهای فلزی خاصی مانند کرومل، آلومل، کنستانتان، مس، آهن، پلاتین و رودیوم ساخته می‌شوند. انتخاب نوع آلیاژ، محدوده دمایی و دقت ترموکوپل را تعیین میکند.
- پروب یا غلاف محافظ: در بسیاری از کاربردهای صنعتی، سیم‌های ترموکوپل درون یک غلاف فلزی یا سرامیکی قرار می‌گیرند تا از آسیب‌های مکانیکی و شیمیایی محیط محافظت شوند.
- دستگاه اندازه‌گیری: یک میلی‌ولتمتر دقیق یا ترانسمیتر دما، ولتاژ بسیار کوچک تولید شده توسط ترموکوپل را اندازه‌گیری کرده و با استفاده از جداول استاندارد (مانند استاندارد NIST یا IEC) آن را به دما تبدیل میکند. این جداول، رابطه غیرخطی بین ولتاژ و دما را برای هر نوع ترموکوپل ارائه می‌دهند.
انواع ترموکوپل‌ها: ویژگی‌ها و کاربردها
انواع مختلفی از ترموکوپل‌ها وجود دارند که هر کدام برای محدوده‌های دمایی و محیط‌های خاصی طراحی شده‌اند. این ترموکوپل‌ها معمولاً به دو دسته فلز پایه (Base Metal) و فلزات گران‌بها (Noble Metal) تقسیم می‌شوند:
|
نوع ترموکوپل |
آلیاژهای سازنده |
محدوده دمایی (تقریبی) |
کاربرد شاخص |
|
نوع K |
کرومل-آلومل |
-۲۰۰ تا +۱۳۵۰ درجه سانتی‌گراد |
پرکاربردترین، کوره‌ها، دیگ‌های بخار، ترموکوپل بخاری چگونه کار میکند |
|
نوع J |
آهن-کنستانتان |
۰ تا +۷۵۰ درجه سانتی‌گراد |
محدوده متوسط، محیط‌های احیاکننده |
|
نوع T |
مس-کنستانتان |
-۲۰۰ تا +۳۷۰ درجه سانتی‌گراد |
دقت بالا در دماهای پایین، کاربردهای برودتی |
|
نوع N |
نیکروم-نیسیل |
۶۵۰ تا ۱۲۶۰ درجه سانتی‌گراد |
پایداری بالا در دماهای بالا |
|
نوع R/S |
پلاتین-رودیوم |
۸۷۰ تا ۱۴۵۰ درجه سانتی‌گراد |
دماهای بسیار بالا، دقت و پایداری عالی |
|
نوع B |
پلاتین-رودیوم |
۹۸۰ تا ۱۴۵۰ درجه سانتی‌گراد |
بالاترین محدوده دمایی، دماهای بسیار بالا |
به عنوان مثال، ترموکوپل گاز چگونه کار میکند در لوازم خانگی مانند بخاری یا اجاق گاز، معمولاً از نوع J یا K است که در صورت خاموش شدن شعله، اختلاف دما را حس کرده و با قطع ولتاژ، مسیر گاز را می‌بندد.
ساختمان و شیوه های نصب ترموکوپل
ترموکوپل‌ها در اشکال و ساختارهای مختلفی تولید می‌شوند تا بتوانند نیازهای گوناگون صنعتی را برآورده سازند:
- سیم‌های لخت یا جفت پیچیده: این ساده‌ترین شکل ترموکوپل است که سریع‌ترین زمان پاسخ‌دهی را دارد، اما در برابر آسیب‌های محیطی بسیار آسیب‌پذیر است.

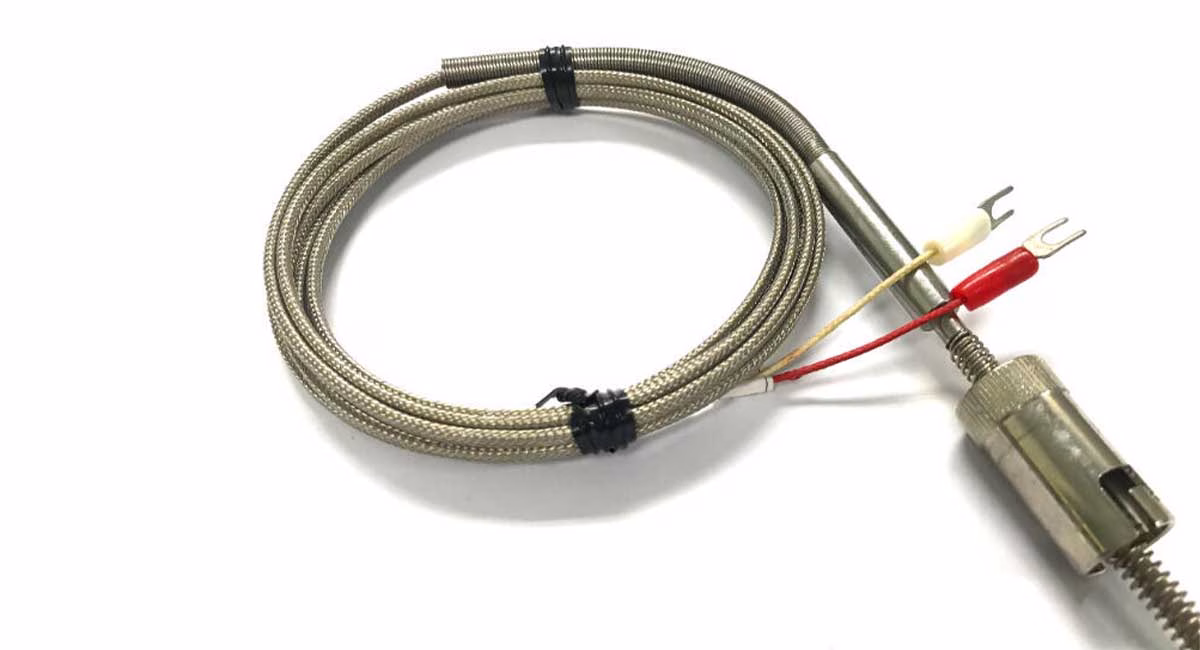

- ترموکوپل‌های غلاف‌دار (Sheathed Thermocouples): در این نوع، سیم‌های ترموکوپل درون یک غلاف محافظ (معمولاً از جنس استیل ضد زنگ، اینکونل یا سرامیک) قرار می‌گیرند. این غلاف، محافظت مکانیکی و شیمیایی را فراهم میکند.
انواع اتصال در غلاف‌دار
در ترموکوپل‌های غلاف‌دار، نحوه اتصال نقطه اندازه‌گیری به غلاف، اهمیت زیادی دارد:
- Exposed Junction (اتصال در معرض): اتصال اندازه‌گیری از غلاف بیرون زده و مستقیماً در معرض فرآیند قرار می‌گیرد. این نوع سریع‌ترین پاسخ را دارد اما آسیب‌پذیرترین است و معمولاً برای اندازه‌گیری دمای گازها استفاده می‌شود.
- Grounded Junction (اتصال زمین شده): اتصال اندازه‌گیری به غلاف جوش داده می‌شود. این کار انتقال حرارت سریع را ممکن می‌سازد و زمان پاسخ‌دهی را بهبود می‌بخشد، اما به دلیل تماس مستقیم با غلاف، در برابر نویزهای الکتریکی (مانند حلقه‌های زمین) حساس‌تر است.
- Ungrounded Junction (اتصال زمین نشده): اتصال اندازه‌گیری از غلاف و محیط اطراف عایق شده است. این نوع در برابر نویز الکتریکی مقاوم‌تر است و دقت بالاتری دارد، اما به دلیل وجود لایه عایق، زمان پاسخ‌دهی کندتری دارد.
چالش‌ها و ملاحظات کلیدی در استفاده از ترموکوپل
استفاده از ترموکوپل‌ها، با وجود سادگی در اصول، نیازمند درک برخی ملاحظات فنی است تا اندازه‌گیری دقیق و قابل اعتمادی حاصل شود.
جبران‌سازی اتصال سرد (Cold Junction Compensation – CJC)
همان‌طور که گفته شد، ولتاژ خروجی ترموکوپل به اختلاف دما بین اتصال گرم و اتصال سرد وابسته است. برای اینکه بتوانیم دمای مطلق اتصال گرم را محاسبه کنیم، باید دمای اتصال سرد را نیز بدانیم. جبران‌سازی اتصال سرد (CJC) فرآیندی است که در آن، دمای اتصال سرد به وسیله یک سنسور دیگر (مانند ترمیستور یا RTD) اندازه‌گیری می‌شود و این مقدار در محاسبه نهایی دما لحاظ می‌گردد. بدون CJC، هرگونه تغییر در دمای محیط اطراف اتصال سرد، منجر به خطای اندازه‌گیری خواهد شد.
محدودیت طول کابل و تأثیر نویز
سیگنال الکتریکی تولید شده توسط ترموکوپل در حد میلی‌ولت است و بسیار ضعیف است. این سیگنال ضعیف در مسافت‌های طولانی به شدت مستعد تأثیرپذیری از نویزهای الکتریکی محیط است. برای حل این مشکل، دو راهکار اصلی وجود دارد:
- سیم رابط ترموکوپل (Extension/Compensating Wires): برای افزایش طول کابل بدون ایجاد خطای اضافی، باید از سیم‌های رابط مخصوص استفاده شود. این سیم‌ها از آلیاژهایی ساخته شده‌اند که خواص ترموالکتریک مشابهی با سیم‌های ترموکوپل اصلی دارند تا از ایجاد اتصالات سرد ناخواسته و تغییر در ولتاژ خروجی جلوگیری شود. سیم‌های “Extension” از همان جنس ترموکوپل هستند، در حالی که سیم‌های “Compensating” خواص مشابهی دارند و برای دماهای پایین‌تر اتصال سرد مناسب‌اند.
- ترانسمیترهای دما (Temperature Transmitters): ترانسمیترها سیگنال میلی‌ولتی ترموکوپل را در نزدیکی نقطه اندازه‌گیری دریافت کرده و آن را به یک سیگنال استاندارد صنعتی قوی‌تر (مانند ۴-۲۰ میلی‌آمپر یا سیگنال دیجیتال) تبدیل می‌کنند. این سیگنال قوی‌تر می‌تواند در فواصل طولانی بدون افت کیفیت و با مقاومت بیشتر در برابر نویز الکتریکی منتقل شود.
خطی نبودن رابطه ولتاژ-دما و کالیبراسیون
رابطه بین ولتاژ تولید شده توسط ترموکوپل و دما کاملاً خطی نیست. دستگاه‌های اندازه‌گیری مدرن از الگوریتم‌ها و جداول داخلی برای جبران این غیرخطی بودن استفاده می‌کنند. با این حال، کالیبراسیون دوره‌ای ترموکوپل برای اطمینان از دقت و پایداری اندازه‌گیری در طول زمان، ضروری است.
تفاوت ترموکوپل با سایر سنسورهای دما
ترموکوپل تنها سنسور دما نیست و در مقایسه با سایر سنسورها، مزایا و معایب خاص خود را دارد:
- در برابر RTD (مقاومت حرارتی): RTDها معمولاً دقیق‌تر هستند و پایداری بهتری دارند، اما محدوده دمایی آن‌ها محدودتر است و هزینه بالاتری دارند. ترموکوپل‌ها محدوده دمایی وسیع‌تری دارند و ارزان‌تر هستند.
- در برابر ترمیستور (Thermistor): ترمیستورها در محدوده کاری خود دقت بسیار بالایی دارند و کوچک‌تر هستند، اما محدوده دمایی آن‌ها به مراتب کمتر از ترموکوپل است و غیرخطی بودنشان بیشتر است.
انتخاب سنسور دما به نیازهای خاص کاربرد بستگی دارد؛ ترموکوپل به دلیل گستره دمایی وسیع و قیمت مناسب، در بسیاری از کاربردهای صنعتی گزینه‌ای ایده‌آل است.
نکات مهم برای انتخاب و بهینه سازی کاربری ترموکوپل
برای دستیابی به بهترین عملکرد از ترموکوپل، باید به نکات زیر توجه داشت:
- محدوده دمایی: نوع ترموکوپل را بر اساس حداقل و حداکثر دمای فرآیند انتخاب کنید.
- محیط فرآیند: جنس غلاف و اتصال ترموکوپل باید با توجه به ماهیت خورنده، فشار یا لرزش محیط انتخاب شود.
- دقت و زمان پاسخ‌دهی: برای کاربردهای حساس، به دقت ترموکوپل و سرعت پاسخ‌دهی آن توجه کنید.
- جبران‌سازی اتصال سرد: اطمینان حاصل کنید که دستگاه اندازه‌گیری دارای قابلیت CJC مناسب است.
- مشاوره تخصصی: برای انتخاب بهینه و نصب صحیح، همواره از متخصصین و تامین‌کنندگان معتبر مشاوره بگیرید.
سوالات متداول
چرا ترموکوپل‌ها با گذشت زمان نیاز به تعویض دارند و نشانگر “دریفت” چیست؟
ترموکوپل‌ها در معرض دماهای بالا و چرخه‌های حرارتی، دچار خستگی فلزات و تغییر در ساختار آلیاژها می‌شوند که این موضوع منجر به تغییر در خروجی ولتاژ و در نتیجه کاهش دقت اندازه‌گیری (دریفت) می‌شود و نیاز به تعویض پیدا می‌کنند.
آیا می‌توان ترموکوپل را در محیط‌های خلاء یا پرفشار بسیار بالا با دقت بالا استفاده کرد؟
بله، با انتخاب غلاف‌های محافظ مناسب و طراحی ویژه، می‌توان ترموکوپل‌ها را در محیط‌های خلاء یا پرفشار بالا به کار برد، اما باید از سازگاری مواد غلاف با این شرایط اطمینان حاصل شود.
چه عواملی (علاوه بر دمای اتصال سرد) باعث ایجاد خطا در اندازه‌گیری ترموکوپل می‌شوند و چگونه می‌توان آن‌ها را کاهش داد؟
نویزهای الکتریکی، عدم هماهنگی سیم‌های رابط، خستگی فلزات، و نصب نادرست می‌توانند خطا ایجاد کنند؛ استفاده از ترانسمیتر، سیم‌های رابط هم‌نوع، کالیبراسیون منظم و نصب صحیح به کاهش این خطاها کمک میکند.
تفاوت اصلی بین “سیم رابط ترموکوپل” و “سیم جبران‌کننده ترموکوپل” در چیست و هر کدام چه زمانی استفاده می‌شوند؟
سیم رابط (Extension Wire) از همان آلیاژهای ترموکوپل اصلی ساخته شده و برای گسترش مدار در مسافت‌های طولانی استفاده می‌شود؛ سیم جبران‌کننده (Compensating Wire) از آلیاژهای ارزان‌تر با خواص ترموالکتریک مشابه است و معمولاً برای محیط‌های با دمای اتصال سرد پایین‌تر به کار می‌رود.
در کاربردهایی که دسترسی به برق برای ترانسمیتر وجود ندارد، چه راهکارهای دیگری برای انتقال سیگنال ترموکوپل در فواصل طولانی وجود دارد؟
در چنین مواردی، می‌توان از ترانسمیترهای کم‌مصرف با تغذیه باتری یا ترانسمیترهای وایرلس (بی‌سیم) استفاده کرد، یا سیگنال را به یک ماژول ورودی/خروجی راه دور PLC با منبع تغذیه محلی ارسال نمود.
نتیجه گیری
ترموکوپل با اتکا به پدیده اثر سیبک و با استفاده از دو فلز ناهمجنس، به یک سنسور دما قدرتمند و انعطاف‌پذیر تبدیل شده است. این حسگر با تبدیل اختلاف دما به یک سیگنال الکتریکی قابل اندازه‌گیری، امکان پایش دقیق حرارت را در طیف وسیعی از کاربردها فراهم می‌آورد. از کنترل دمای ترموکوپل بخاری چگونه کار میکند در منزل تا نظارت بر فرآیندهای پیچیده صنعتی که در آن ترموکوپل گاز چگونه کار میکند، ترموکوپل نقشی حیاتی دارد. درک اصول عملکرد، انواع و چالش‌های آن برای انتخاب و بهینه‌سازی کاربری این ابزار دقیق ضروری است. با انتخاب صحیح و نصب دقیق، ترموکوپل‌ها به عنوان چشمان ما در دنیای گرما و سرما، اطلاعاتی قابل اعتماد و حیاتی را ارائه می‌دهند.
