انواع ترمینال مورد استفاده در برق صنعتی

در سیستم‌های برق صنعتی، کوچک‌ترین نقص در اتصال سیم‌ها ممکن است منجر به افت ولتاژ، افزایش حرارت، اتصال کوتاه و حتی آتش‌سوزی شود. بسیاری از مشکلات و خرابی‌های تابلو برق ریشه در روش‌های غیراستاندارد سیم‌کشی دارند؛ مانند پیچاندن مستقیم سیم‌ها به یکدیگر یا استفاده از نوارچسب، که علاوه بر ظاهر نامرتب، ایمنی مدار را به‌طور جدی کاهش می‌دهد.

ترمینال برق صنعتی (Industrial Terminal Block) راهکار حرفه‌ای برای ایجاد اتصال پایدار و ایمن بین سیم‌ها و کابل‌ها است. این قطعه معمولاً از یک هسته رسانای مسی یا برنجی و بدنه‌ای با عایق مقاوم ساخته می‌شود تا جریان الکتریکی با کمترین افت و بیشترین دوام منتقل شود. شکل طراحی ترمینال‌ها به گونه‌ای است که نصب، تعویض یا تغییر سیم‌کشی را ساده و بدون نیاز به تغییرات اساسی امکان‌پذیر می‌کند.

انواع مختلف ترمینال برق، متناسب با طراحی و کاربری خود، نقش مهمی در ارتقای کارایی و پایداری سیستم‌های برق صنعتی دارد. برای مثال، ترمینال توزیع برق با امکان تقسیم یک ورودی به چند خروجی، سازماندهی مدارها و کاهش پیچیدگی سیم‌کشی را فراهم کرده و بهینه‌سازی فضای تابلو و سهولت تعمیرات را ممکن می‌سازد. در کنار آن، ترمینال‌های ارت، فیوزدار، چندطبقه یا سرامیکی نیز هرکدام با ویژگی‌های خاص خود، در ارتقای ایمنی، افزایش طول عمر تجهیزات و تسهیل مدیریت شبکه‌های برق صنعتی مؤثر هستند. انتخاب صحیح نوع ترمینال بر اساس نیاز پروژه، می‌تواند از بروز خطاهای الکتریکی و هزینه‌های اضافی جلوگیری کند.

دسته‌بندی فنی ترمینال‌ها بر اساس سیستم اتصال

انتخاب تکنولوژی اتصال مناسب در ترمینال‌های برق صنعتی، نقش مهمی در کیفیت، دوام و ایمنی مدار ایفا می‌کند. این تکنولوژی تعیین می‌کند سیم چگونه در شیار یا محفظه رسانای ترمینال ثابت شود و چه میزان فشار یا تماس الکتریکی ایجاد گردد. دو روش متداول در صنعت برق برای این منظور عبارت‌اند از اتصال پیچی و اتصال فنری که هر کدام ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند. در ادامه، این دو روش را با جزئیات بررسی می‌کنیم.

ترمینال پیچی (Screw Terminal)

در ترمینال پیچی، سیم لخت‌شده زیر یک پیچ فلزی یا صفحه فشار قرار می‌گیرد و با چرخاندن پیچ، تماس مکانیکی محکم بین هادی سیم و هسته رسانای ترمینال ایجاد می‌شود.

ساختار: این نوع اغلب از هسته مسی یا برنجی

ترمینال Cage Clamp

در این سیستم، یک قفسه فنری شکل (Cage) با ابزار (معمولاً پیچ‌گوشتی تخت) باز می‌شود، سیم وارد می‌گردد و سپس فنر بسته شده و فشار ثابتی روی هادی وارد می‌کند.

مزایا: ثابت نگه داشتن سیم حتی در برابر ارتعاش شدید یا تغییرات دما، حفظ فشار یکنواخت در طول عمر اتصال.
کاربرد: محیط‌های صنعتی با لرزش زیاد، ماشین‌آلات سنگین، خطوط تولید خودکار.

انواع ترمینال‌های برق از نظر طراحی و شیوه نصب

شکل فیزیکی و شیوه نصب ترمینال‌ها، تأثیر مستقیمی بر نحوه سازمان‌دهی سیم‌کشی، سهولت مونتاژ و پایداری اتصال دارد. هنگام انتخاب ترمینال، علاوه بر ظرفیت الکتریکی، باید شرایط نصب، نوع تابلو برق و نیازهای تعمیر و نگهداری را نیز در نظر گرفت. در صنعت برق دو مدل رایج از لحاظ شکل و نحوه قرارگیری، ترمینال ریلی و ترمینال PCB هستند که هر کدام در محیط‌ها و شرایط خاصی برتری دارند.

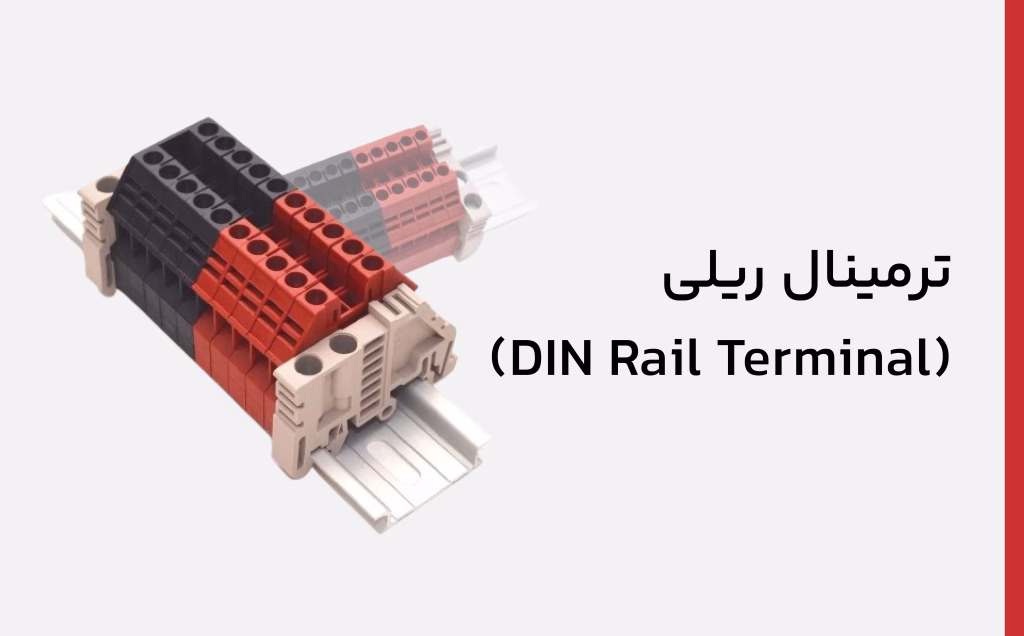

ترمینال ریلی (DIN Rail Terminal)

ترمینال ریلی برای نصب سریع و منظم روی ریل‌های استاندارد DIN طراحی شده و معمولاً در تابلوهای برق صنعتی مورد استفاده قرار می‌گیرد. بدنه این ترمینال‌ها از مواد عایق مقاوم در برابر حرارت و شعله ساخته می‌شود و بخش رسانای آن‌ها معمولاً از مس یا برنج آبکاری‌شده با قلع یا نیکل است تا مقاومت گذر کاهش یافته و در برابر خوردگی محافظت شود. نصب روی ریل علاوه بر صرفه‌جویی در فضا، امکان چینش تعداد زیادی ترمینال را به صورت ماژولار فراهم می‌کند، به‌طوری‌که توسعه یا جابه‌جایی بدون نیاز به تغییر اساسی در طراحی تابلو انجام می‌شود. این نوع ترمینال به‌خاطر سرعت نصب، نظم‌دهی سیم‌ها، و قابلیت شماره‌گذاری و رنگ‌بندی استاندارد، یکی از محبوب‌ترین انتخاب‌ها در مراکز کنترل موتور و سیستم‌های اتوماسیون است.

با آبکاری قلع یا نیکل و یک پیچ فولادی ضدزنگ تشکیل شده است. فشار پیچ، سیم را ثابت و تماس الکتریکی پایدار ایجاد می‌کند.
قابلیت‌ها: تحمل جریان و ولتاژ بالا، مقاومت خوب در برابر ارتعاشات در صورتی که پیچ به‌درستی گشتاوردهی شود.
مزایا: مناسب برای کابل‌های با سطح مقطع بزرگ، امکان استفاده مجدد با باز و بسته کردن اتصال، عملکرد مطمئن در شرایط صنعتی سنگین.
چالش‌ها: نیاز به آچار یا پیچ‌گوشتی برای اتصال/جداسازی، احتمال شل‌شدن پیچ در اثر لرزش اگر قفل مکانیکی یا واشر فنری استفاده نشود.

ترمینال فنری (Spring Terminal)

اتصال فنری با استفاده از یک مکانیزم فشار دائمی، سیم را در تماس با هسته رسانا نگه می‌دارد. این تکنولوژی به دو شکل رایج دیده می‌شود: Push-in و Cage Clamp.
ترمینال Push-in
در این مدل، سیم افشان قلع‌اندود یا سیم مفتولی بدون ابزار خاصی مستقیماً به داخل محفظه فشار داده می‌شود و فنر داخلی، آن را محکم می‌گیرد.

مزایا: سرعت نصب و جداسازی بالا، بدون نیاز به سفت کردن پیچ، مناسب برای فضاهای محدود یا مونتاژ سریع.
کاربرد: تابلوهای برق با تغییرات مکرر، پروژه‌های اتوماسیون که حجم ترمینال‌ها زیاد است.





ترمینال PCB (PCB Terminal Block)

ترمینال PCB برای اتصال مستقیم سیم‌ها به برد مدار چاپی به کار می‌رود و به کمک پین‌های فلزی در لایه‌های مسی برد لحیم می‌شود. مواد عایق بدنه باید مقاومت حرارتی کافی در برابر فرآیند لحیم‌کاری دستی یا موجی داشته باشند و طراحی پین‌ها بر اساس فاصله استاندارد بین پایه‌ها (Pitch) انجام می‌گیرد تا سازگاری کامل با برد فراهم شود. این ترمینال‌ها به دلیل تماس مستقیم با مسیرهای رسانای PCB، افت ولتاژ و نویز الکتریکی کمی دارند و باعث انتقال پایدار جریان می‌شوند. بسته به طراحی، به صورت مستقیم یا زاویه‌دار تولید می‌شوند تا امکان سیم‌کشی در فضاهای محدود یا مسیرهای خاص فراهم شود. ترمینال PCB در تجهیزات الکترونیکی صنعتی، منابع تغذیه، ماژول‌های کنترلی و سیستم‌های ابزار دقیق کاربرد گسترده دارد.

مدل‌های مختلف ترمینال برق در کاربری‌های صنعتی

در پروژه‌های برق صنعتی، انتخاب نوع ترمینال تنها به تکنولوژی اتصال یا نحوه نصب محدود نمی‌شود، بلکه عملکرد و کاربری خاص آن نیز اهمیت بالایی دارد. در بسیاری از تابلوها و سیستم‌های برق، نیاز به ترمینال‌هایی با قابلیت‌ها و ویژگی‌های ویژه وجود دارد که فراتر از اتصال ساده سیم‌ها عمل می‌کنند. این مدل‌ها با توجه به نیاز مدار، ایمنی، سرعت تعمیر‌ونگهداری و مدیریت فضای تابلو طراحی و انتخاب می‌شوند.

ترمینال ارت

ترمینال ارت برای اتصال سیم ارت به بدنه تابلو یا سیستم زمین استفاده می‌شود و معمولاً با رنگ سبز و نوار زرد مشخص می‌گردد. بخش رسانای این ترمینال به گونه‌ای طراحی شده که با نصب روی ریل فلزی به صورت خودکار اتصال الکتریکی مطمئنی با زمین برقرار کند. استفاده از ترمینال ارت در تابلوهای برق مانع از خطر برق‌گرفتگی و آسیب به تجهیزات در برابر نشتی جریان یا ولتاژ القایی می‌شود.

ترمینال چند طبقه

ترمینال چند طبقه یا چند لایه، امکان اتصال چندین مدار مجزا را در یک موقعیت نصب فراهم می‌کند. این طراحی باعث صرفه‌جویی چشمگیر در فضای تابلو شده و در عین حال، به دلیل جدا بودن مسیرهای هر طبقه، ایزولاسیون الکتریکی کامل را حفظ می‌کند. این نوع ترمینال معمولاً در تابلوهایی با تراکم بالای سیم‌کشی یا سیستم‌های کنترلی چندکاناله کاربرد دارد.

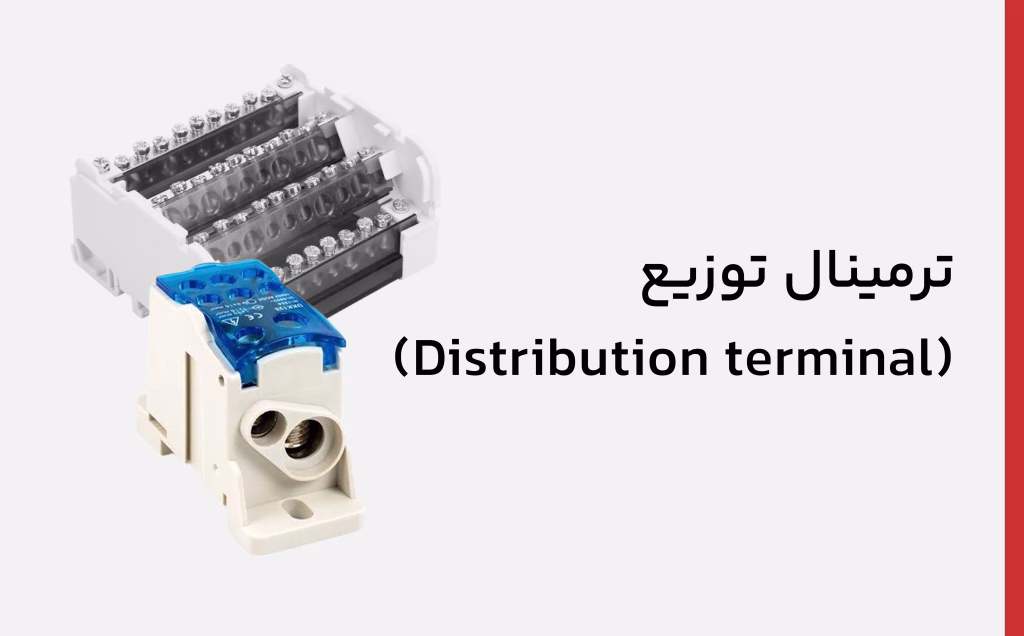

ترمینال توزیع

ترمینال توزیع برای تقسیم یک ورودی تغذیه به چندین خروجی به‌کار می‌رود. طراحی این ترمینال‌ها شامل یک کانتکت اصلی با ظرفیت جریان بالا و چندین کانتکت فرعی است که به‌طور ایمن جریان را به مدارهای مختلف توزیع می‌کنند. این مدل برای تغذیه همزمان چند مصرف‌کننده از یک منبع مشترک، مانند توزیع ولتاژ ۲۴ ولت DC بین ماژول‌های PLC، بسیار مناسب است.





ترمینال فیوز‌دار (با LED)

ترمینال فیوزدار، علاوه بر فراهم کردن یک مسیر اتصال، دارای نگهدارنده فیوز است که از مدار در برابر جریان بیش‌ازحد محافظت می‌کند. نسخه‌های پیشرفته‌تر این ترمینال‌ها به LED نشانگر مجهز هستند که در هنگام سوختن فیوز، با روشن‌شدن کاربر را از خرابی آگاه می‌کنند. این ویژگی به‌خصوص در تابلوهای بزرگ، فرآیند عیب‌یابی را سریع و بدون نیاز به ابزار تست تسهیل می‌کند.

ترمینال شاخه‌ای

ترمینال شاخه‌ای یا انشعابی، برای ایجاد انشعاب از یک خط تغذیه به چند شاخه استفاده می‌شود. با طراحی خاص کانتکت و محل‌های اتصال متعدد، این مدل امکان سیم‌کشی انعطاف‌پذیر و گسترش مدار را بدون نیاز به سرکابل‌زنی یا نصب تجهیزات اضافی فراهم می‌کند. در سیستم‌های توزیع روشنایی یا کنترل چند مصرف‌کننده از یک ورودی، استفاده از ترمینال شاخه‌ای بسیار کارآمد است.

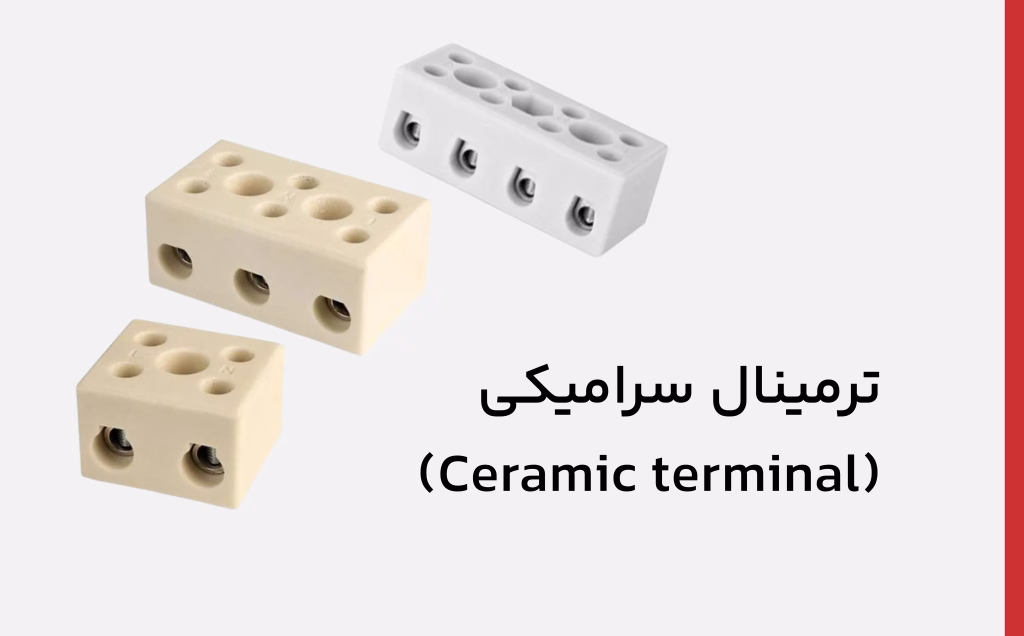

ترمینال سرامیکی

ترمینال سرامیکی برای کاربردهایی که دمای بالا وجود دارد، مانند کوره‌ها، هیترهای صنعتی یا تجهیزات گرمایشی الکتریکی، استفاده می‌شود. بدنه سرامیکی این نوع ترمینال مقاومت حرارتی و مکانیکی بالایی دارد و در برابر شعله‌پذیری، تغییر شکل یا آسیب مکانیکی ناشی از تغییرات دما مقاوم است. کانتکت‌های داخلی معمولاً از آلیاژهای مقاوم در برابر حرارت ساخته می‌شوند تا در شرایط کاری سخت، اتصال پایدار حفظ گردد.





مشخصه‌های فنی برای انتخاب بهترین ترمینال

انتخاب ترمینال مناسب در برق صنعتی، به‌طور مستقیم بر ایمنی مدار، طول عمر تجهیزات و سهولت تعمیرات تأثیر می‌گذارد. یک ترمینال ایده‌آل باید متناسب با شرایط کاری، نوع بار الکتریکی و استانداردهای ایمنی پروژه انتخاب شود. مهندسان برق معمولاً در این انتخاب، به مجموعه‌ای از عوامل کلیدی توجه می‌کنند که از میان آن‌ها ظرفیت جریان، جنس بدنه و استاندارد رنگ اهمیت ویژه‌ای دارند.

ظرفیت جریان

ظرفیت جریان یک ترمینال، مشخص می‌کند که این قطعه چه میزان جریان الکتریکی را می‌تواند بدون افزایش دما یا آسیب به اتصالات تحمل کند. این پارامتر تحت‌تأثیر سطح مقطع هادی، کیفیت آبکاری کانتکت و طراحی کلی ترمینال قرار دارد. انتخاب ترمینالی با ظرفیت جریان کمتر از نیاز مدار، می‌تواند منجر به گرم‌شدن بیش‌ازحد، افت ولتاژ و حتی سوختگی در محل اتصال شود. به همین دلیل، همواره باید ظرفیت جریان ترمینال با جریان نامی مدار هماهنگ و دارای حاشیه اطمینان باشد.

جنس بدنه

بدنه ترمینال علاوه بر نقش عایق الکتریکی، باید در برابر حرارت، ضربه و عوامل محیطی مقاوم باشد. در ترمینال‌های صنعتی، معمولاً از پلی‌آمید نسوز (PA 6.6) یا مواد ترموپلاستیک با کلاس اشتعال‌پذیری بالا استفاده می‌شود که تحمل دمایی تا حدود ۱۲۰ درجه سانتی‌گراد و مقاومت در برابر اشعه UV را دارند. انتخاب جنس بدنه مناسب تضمین می‌کند که ترمینال در طول عمر کاری خود، شکل و خواص مکانیکی‌اش را حتی در شرایط سخت محیطی حفظ کند.

استاندارد رنگ

رنگ‌بندی ترمینال‌ها بر اساس استانداردهای بین‌المللی، به سازمان‌دهی سیم‌کشی و کاهش خطای انسانی کمک می‌کند. برای مثال، رنگ سبز-زرد معمولاً برای ترمینال ارت، رنگ آبی برای نول و سایر رنگ‌ها بر اساس ولتاژ یا نوع سیگنال کاربرد دارند. رعایت این استانداردها، تشخیص سریع مسیرهای الکتریکی، انجام تعمیرات ایمن و جلوگیری از اشتباه در اتصال سیم‌ها را برای مهندسین و تکنسین‌ها ساده‌تر می‌سازد.

جمع‌بندی و نتیجه‌گیری

ترمینال‌های برق صنعتی به‌عنوان یکی از اجزای حیاتی در سیستم‌های توزیع و کنترل برق، نقش مهمی در ایمنی، پایداری و کارایی تأسیسات دارند. شناخت انواع ترمینال‌ها بر اساس تکنولوژی اتصال، فرم و روش نصب، و کاربردهای تخصصی، امکان انتخاب محصولی متناسب با نیاز هر پروژه را فراهم می‌کند. انتخاب صحیح با توجه به ظرفیت جریان، جنس بدنه و استاندارد رنگ، نه‌تنها از بروز خطاهای فنی و خطرات احتمالی جلوگیری می‌کند بلکه عمر مفید تجهیزات را نیز افزایش می‌دهد. با بررسی دقیق ویژگی‌ها و دسته‌بندی‌ها، می‌توان در طراحی و اجرای تابلوهای برق صنعتی، عملکردی مطمئن و پایدار به دست آورد و هزینه‌های تعمیر و نگهداری را به حداقل رساند.
